Тема для инженерных решений очень давнего времени, и потому кажущимися сегодня невероятными.
Помню как у меня отвалилась челюсть, когда я впервые увидал это чудо изнутри. Назначение - реле аварийной сигнализации в операторных КИПиА на объектах с повышенной врзыво- и пожароопасностью (киповцы со стажем наверняка помнят).

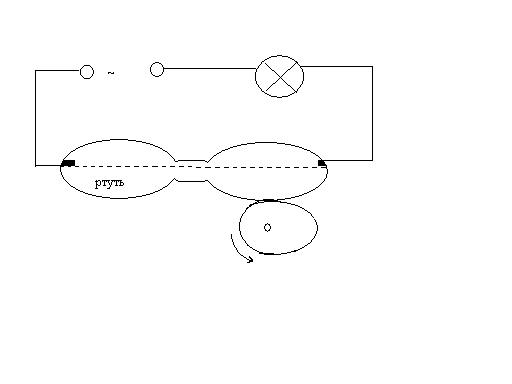

Стеклянная колба по типу песочных часов заполнена наполовину ртутью. Эксцентрик приводимый в действие моторедуктором покачивает колбу вверх-вниз, в результате чего ртуть замыкает-размыкает контакты - лампы мигают. Колебания колбы описывали змеевидную траекторию, смотрел не отрываясь, как под гипнозом.

Присоединённое изображение (нажмите для увеличения)

[picnic]

Типа такого датчика умельцы ставят на моторные лодки и катера,после чего спокойно пьют пиво.Смысл в том,что используют его, как уровень пола.Когда лодка заскакивает на мель,она крениться на какой нибудь борт ,а датчик глушит двигатель и лопасти винта остаются целые.

[Пожарник]

Мне, на этом принципе ,понравился датчик температуры.
Так же, колба ,снизу контакт и на риске в 60 градусов контакт , а внутри ртуть их замыкает. 300 мА.

Но то что сверху-это нечто.

[Пожарник]

Как такое могло случиться?

Присоединённое изображение
