сигнал с осциллографа (вторичка), рабочий ли модуль?

Здравствуйте!
Первый раз в жизни получил осциллограмму
никаких настроек самописца и адаптера не делал, но вроде все получилось.
Это здорово, но мне кажется модуль мой умер.
Выложил скриншот - посмотрите, может я ошибаюсь.
ЗЫ
Ваз 2112 2000 года, 1.5.4N прошивка 1998 года - стандартная
движок не тянет на малых, в режиме нагрузки и на трассе.

С уважением,
Рома.

Это сообщение отредактировал Roma - 13.07.2005 - 15:04

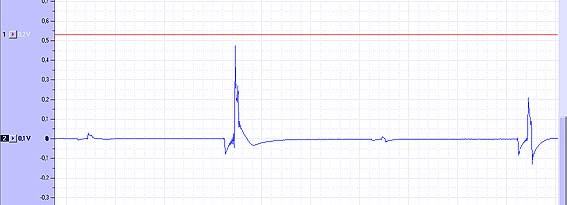

Присоединённое изображение (нажмите для увеличения)

А где картинка то??

Все вижу.. просто картинка как-то не сразу загрузилась...
Мда нет ни линии горения не остаточных колебаний...
Хотя судя по твоим жалобам проще было бы подключить разрядник и посмотреть на разных оборотах...
А что за программа то??

программа записи пауэрграф

Kericus, а что можно увидеть по разряднику?

такой сигнал со всех 4 проводов.
наверно, в этом случае, двигатель должен заглохнуть - нормальной линии горения и остаточных колебаний нет ни на одном из проводов... но он работает на ХХ стабильно. во время движения только тупит и подергивает.
насос выдает 6 атм. регулятор держит в районе 2,5 на ХХ
ошибка только датчика фазы - зажигается изредка.

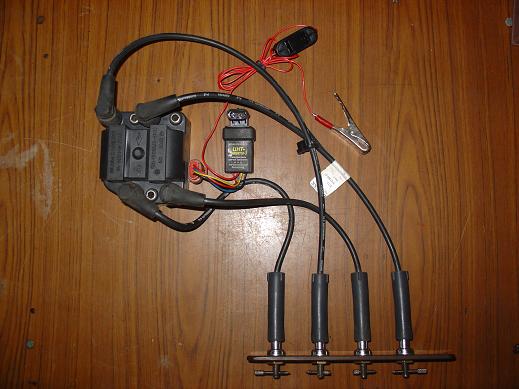

Все намного проще чем сосциллографом. Подключаешь одновременно все 4 провода. По принципу 1-4 и 2-3. Между ними должна быть искра. Выставляешь зазор между электродами и имитатором ДПКВ меняешь обороты от 0 до 4000 можно и больше. Принцип простой искра либо есть либо нет. Бывает не редко, что МЗ нормально работает без нагрузки, а под нагрузкой начинает сбоить (на высоких оборотах искра пропадает).
По поводу датчика фаз, если загорается ошибка система переходит в аварийный режим работы (переключается на папарно-параллельный впрыск), что однозначно скажется на работе двигателя (динамика, мощность, разгон).

Присоединённое изображение (нажмите для увеличения)

Код ДФ заносится, если отсутствует с него сигнал в течение 2 оборотов коленвала. Т.е. либо датчик, либо проводка.
По поводу осциллограммы не очень понятно с масштабом координат.
Напиши сколько в каждой клетке вольт по у и сколько мс по х.

Штуковина полезная. но у меня такой нет.
Так что остается только тернистый графически-сигнальный путь.
было бы интересно узнать судьбу МЗ по осцилограмме в первом сообщении.

датчик - третий по счету, сейчас поставил - GM. ничего не посенялось, значит остается твой второй вариант - проводка. (сасый стремный вариант - даже не знаю с чего начать, уж лучше бы датчик накрылся..)

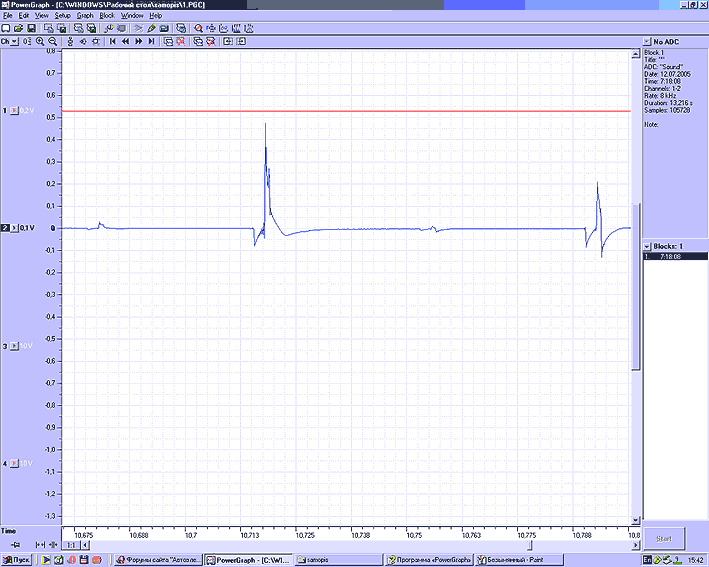

прикрепил большой скриншот. на нем должно быть все видно.

Присоединённое изображение (нажмите для увеличения)

Роман я так и не понял с напряжением. С временем все понятно.
Масштаб какой по времени?? По твоей шкале пик пробоя - 0.5V чего не может быть, значит масштаб другой!!

Чего-то осциллограммы не похожи на осцилки с библиотеки hash'a. Вообще какие-то странные. Отдаленно напоминают первичку.
Да и 8kHz малова-то будет. Поставь хотя бы 22...

Это каким же макаром он первичку т напоминает?? Во-первых как он ее мог снять на 2112, только если модуль разобрать. Во-вторых почему тогда после рабочей идет холостая искра. На первичке такого нет. Если говоришь про форму, тогда объясни чем первичка отличается от вторичке по форме??

Если подписан на пакет Hash'a, открой " Библиотека звуковых осциллограмм - сборник типовых осциллограмм полученных на "звуке". Обновлено (67 осциллограмм);" - "ВАЗ-переднеприводный карб (21083дв)"
И посмотри осциллограмму первички.
Там же глянь осциллограмму вторички DIS-системы.

А то, что у DIS не видно первичку - я знаю
И вообще, придет вечером Андрей, и все быстро объяснит нам

увеличь картинку рабочей искры .
