сигнал с осциллографа (вторичка), рабочий ли модуль?

Мда кстати по поводу 3 и 4 цилидров на моей осциллограммке. Там двигатель 2-х цилиндровый.
Андрей смотрю на осциллограммку и все-равно нихрена не понимаю.
Даже с учетом полного понимания, что присутствовало и ранее, тобой выше описанного. Приглядись обо скачка одинаковы помоему просто обратная полярность. Я скопировал картинку на комп и просто перевернул ее - получилось два скачка зажигания, только не понятно почему после первой линии горения такой резкий скачок в минуса.

Мотоцикл? Точно ... Харлей Дэвидсоныч, не обратил внимания.

Не понял ... а если бы не перевернул - получился бы один? И зачем-то растянул картинку до зёрен.

Это уже совсем другая история ... длинная. В другой теме.

Андрей я к тому что они направлены в одну сторону!! Просто при подключении датчиков перепутали полярность. Я правильно понимаю??
Кстати ответь на предидущее мое сообщение в этой теме по поводу свечи зажигания, если не трудно!!

Это сообщение отредактировал Kericus - 14.07.2005 - 23:22

Привет!
выставил частоту 50кhz и сигнал принял нормальный вид. появилось время горения (1,09мс) и затух.колебания.
волнует только колебания сигнала во время горения искры.
может это наводка с соседнего провода?
и еще поднятие сигнала (длинная ступенька) перед началом процесса.
так и должно быть?

Это сообщение отредактировал Roma - 15.07.2005 - 10:33

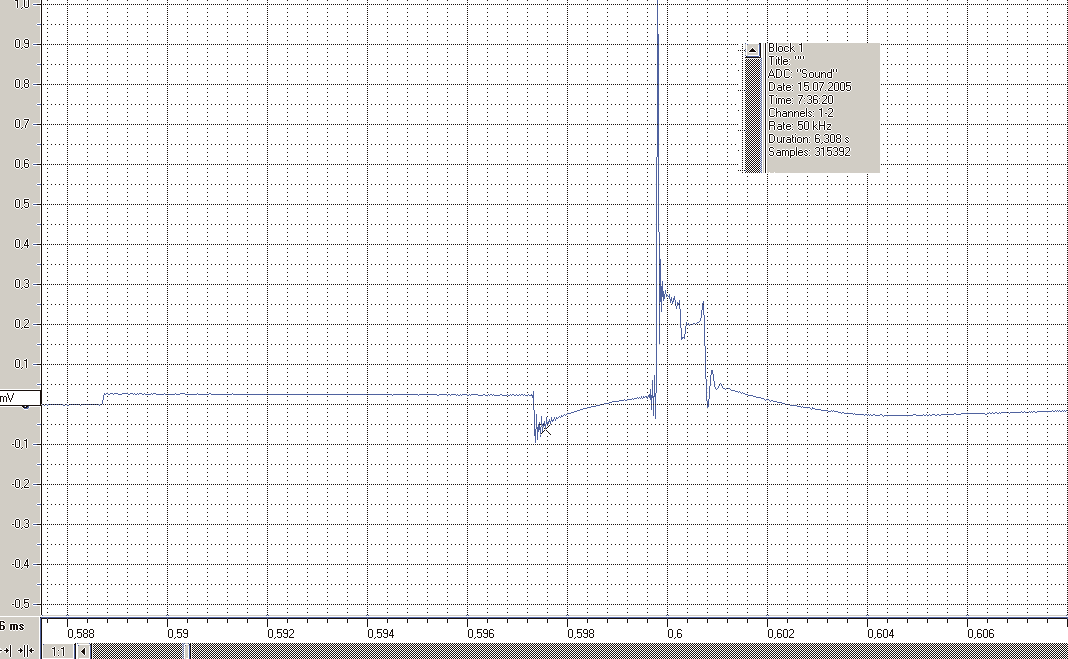

Присоединённое изображение (нажмите для увеличения)

а вот что я получил при подгазовке. (около 2000-3000Q)....

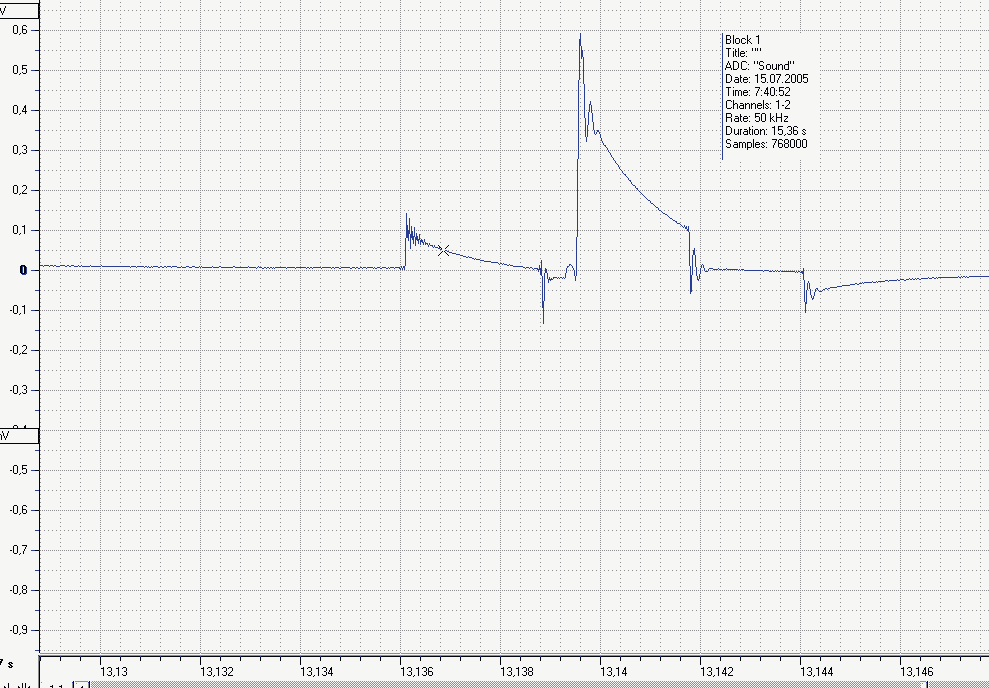

Присоединённое изображение (нажмите для увеличения)

ИМХО свеча или провод!

вообще както странно, на первом рисунке, слишком мало затухающих колебаний, на втором, как будто первая часть осцилки инвертированна.

To audiserq
Как ты думаешь а может это просто холостая искра с обратной полярностью??
Попробуй скопировать и перевернуть.
Я думаю первая и вторая осцилограмка не одно и тоже.
Пик пробоя будет на уровне холостой искры, только я не очень понимаю почему тогда такие большие колебания. Андрей сказал что объяснит но позже.

Нет, это не наводка: чем больше изломов на линии горения, тем вероятнее ферроз свечи. (фероцен? Как правильнее назвать кирпичный цвет электродов?)

Чего-то непонятное. Дай несколько разрядов подряд, посмотрим на повторяемость сабжа. И это ... где второй канал - управление модулем? А вообще - поздравляю!

Для наших модулей - обычное дело, хотя бывает и больше.

Она вся инвертирована - с другого провода осцилка. Пробой очень маленький и время горения раза в два меньше чем на первом, последнее настораживает. Может и холостая искра (нет соседней чтобы сказать точно), а вообще-то на оборотах пробой всегда меньше чем на холостых.

В PG есть возможность инвертировать сигнал, но для этого нужен сам файл PG.

А куда энергии деваться, если на пробой был израсходован мизер?

Материала маловато.

Кстати Андрей объясни по физике почему на повышенных оборотах пик пробоя меньше?? Ведь сопротивление то не меняется!! Или я не прав??

А вот это я как раз хотел спросить у тебя, как у активного деятеля науки. Я-то ремонтник.

Извините таких иследований не проводил. Андрей и еще просьба относись ко мне более сдержано, если можно!! Я делаю все, что могу. Моя зарплата 1000 рублей в месяц, без права работы в другом месте. Все оборудование каторое в МАДИ есть я купил на деньги от диагностики и чип-тюнинга на коленках во дворах. Осциллографы и все прочие оборудование для эксперементов выпрашиваю у знакомых из ИнжВАЗ, Weber MS, АИЦ, за что им огромное человеческое спасибо. И мне все навсего 23 года. Я пока еще имею право быть не во всем правым . И еще мужики огромная просьба, если можете помогите. У вас тоже будут дети и возможно будут учится в МАДИ. Оставьте им надежду хоть на какое-то образование! !

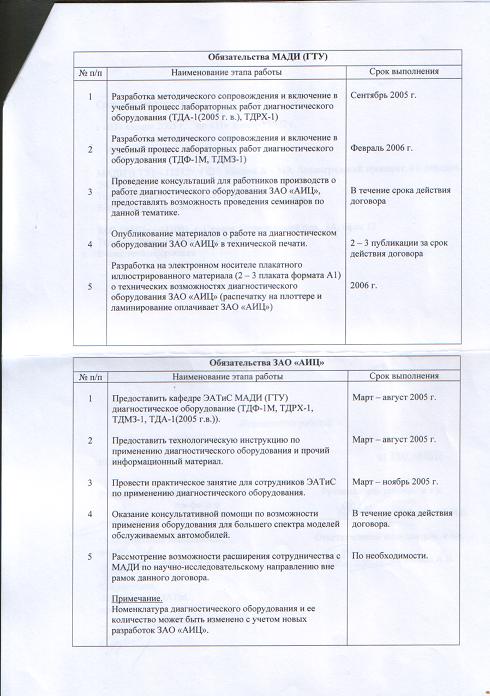

Вот вам пример того как приходится выпрашивать у людей оборудование (см. картинку). Еще раз огромное спасибо людям которые помогают в такое не легкое врямя!!!
Я думаю все понимают, что то что описано в обязательствах МАДИ нахрен никому не нужно (все высасано из пальца), в тоже время АИЦ поставляет реальное оборудование которое стоит денег!!!!!!
Во блин Путин довел до ручки.

Это сообщение отредактировал Kericus - 15.07.2005 - 21:43

Присоединённое изображение (нажмите для увеличения)

.....Кстати Андрей объясни по физике почему на повышенных оборотах пик пробоя меньше?? Ведь сопротивление то не меняется!! Или я не прав??.......

Дык наверное - от смеси. А сопротивление, как раз меняется из- за Паров бензина .
Меньше требуется напряжение пробоя. Я имею ввиду сопротивление среды.:-)))

не правильно вопрос задал!! Хорошо, сопротивление меняется! А почему появляется втрой пробой на осциллограме????? Линия горения то не обрывается (т.е. как получается что искре приходится пробивать зазор еще раз)??
