Ограничить сигнал

Подписка на тему | Сообщить другу | Версия для печати

АВС	Дата 29.08.2010 - 23:53

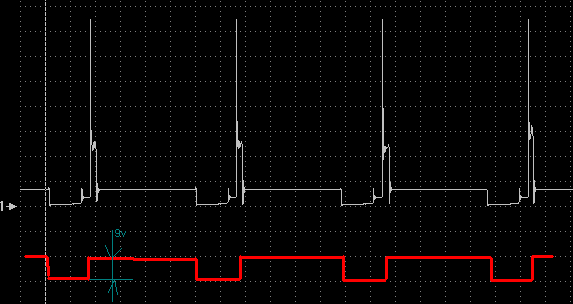

г. Курчатов Курская обл. Профиль Группа: Старики Сообщений: 1561 Пользователь №: 362 На форуме с: 10.04.2005 Имеет предупреждений: (0%)	Подскажите как из сигнала первички сделасть сигнал с прямоугольными импульсами, чтобы амплитуда импульсов получилась около 9 - 10v ? На картинке я нарисовал красным сигнал, который необходимо получить. Нужна какая то схемка, чтобы срезала пики самоиндукции. Присоединённое изображение (нажмите для увеличения)

cxal	Дата 30.08.2010 - 08:02
Чебоксары Профиль Группа: Старики Сообщений: 2940 Пользователь №: 809 На форуме с: 4.11.2005 Имеет предупреждений: (0%)	ищи в инете схему ждущего мультивибратора.

ahim	Дата 30.08.2010 - 11:30
Победитель викторины д.Торопово Вологодск.обл Профиль Группа: Старики Сообщений: 451 Пользователь №: 1229 На форуме с: 14.03.2006 Имеет предупреждений: (0%)	АВС, а если просто через резистор и стабилитрон поставить, не поидет?

АВС	Дата 30.08.2010 - 12:31
г. Курчатов Курская обл. Профиль Группа: Старики Сообщений: 1561 Пользователь №: 362 На форуме с: 10.04.2005 Имеет предупреждений: (0%)	В общем проблема точно такая, как здесь http://www.oktja.ru/forum/topic/64324-veli...-80-sedmoi-viv/ Там один советует подключить конденсатор, может так и сделать? У меня сигнал с коммутатора амплитудой 4v, ЭБУ его не видит. А если подам сигнал с первички (перемыкаю 1 и 7 выводы коммутатора - то двигатель заводится и работает). (коммутатор с ВАЗ, с родным побоялся экспериментировать). Но боюсь, что спалю ЭБУ. Насчёт стабилитрона и резистора - вот я и спрашиваю у тех, кто поопытней в этом.

АВС	Дата 30.08.2010 - 20:14
г. Курчатов Курская обл. Профиль Группа: Старики Сообщений: 1561 Пользователь №: 362 На форуме с: 10.04.2005 Имеет предупреждений: (0%)	Подал на вход ЭБУ сигнал непосредственно с датчика Холла - заводится без проблем. Получается ДХ работает и на коммутатор и на ЭБУ. Это с ВАЗ-овским коммутатором. А с родным такое не прокатывает, хоть и откусил от коммутатора свой выход на ЭБУ.

Edinolichnik

Дата 31.08.2010 - 02:35

Двукратный победитель викторины

Москва

Профиль
Группа: Старики
Сообщений: 3686
Пользователь №: 1009
На форуме с: 10.01.2006

Имеет предупреждений:
(0%)

Цитата (ahim @ 30.08.2010 - 12:30)

АВС, а если просто через резистор и стабилитрон поставить, не поидет?

Практически именно так и сделаны входные цепи всяких тахометров

http://avtocom.com/articles/tx-193/tx-193.php

Цитата

Там один советует подключить конденсатор, может так и сделать?

Практически, что с конденсатором, что напрямую соеденить 7-ю ногу на 6-ю (вход ДХ) - принципиальной разницы нет.

Зы. Поищи, с годик назад была тема Тёркина про такую же проблему с коммутатором на фольксе, и там вроде была ссылка на супер-тред по этой теме на фольксваген.мск.ру

Теркин	Дата 31.08.2010 - 10:49
Украина Киев Профиль Группа: Старики Сообщений: 746 Пользователь №: 11562 На форуме с: 15.08.2008 Имеет предупреждений: (0%)	Дима, АВС-у, уже дали ссылку на сайте Постоловского http://injectorservice.com.ua/forum/viewtopic.php?f=6&t=2244

АВС	Дата 31.08.2010 - 12:37
г. Курчатов Курская обл. Профиль Группа: Старики Сообщений: 1561 Пользователь №: 362 На форуме с: 10.04.2005 Имеет предупреждений: (0%)	Да, спасибо, начитался уже... Оказывается такая проблему не у меня одного, если бы раньше знал, не потерял бы время.

Теркин

Дата 31.08.2010 - 14:35

Украина Киев

Профиль
Группа: Старики
Сообщений: 746
Пользователь №: 11562
На форуме с: 15.08.2008

Имеет предупреждений:
(0%)

Цитата (АВС @ 31.08.2010 - 13:37)

Да, спасибо, начитался уже... Оказывается такая проблему не у меня одного, если бы раньше знал, не потерял бы время.

Да. Такая же проблема была ещё у двух форумчан сайта "Автоэлектрик". Значит, ты невнимательно читал этот форум. Володя, если нужны осцилы, то свистни мне на мыло. Саша.

АВС	Дата 31.08.2010 - 23:23
г. Курчатов Курская обл. Профиль Группа: Старики Сообщений: 1561 Пользователь №: 362 На форуме с: 10.04.2005 Имеет предупреждений: (0%)	Не нужны, спасибо. Я так понял, что сигнал на ЭБУ инвертирован по отношению к сигналу датчика Холла, но я пока не понял, что это меняет. На форуме по VW много страниц, все скачал, но не осилил пока, потом почитаю.
