Стенд для проверки генераторов, В стадии разработки.

Обычно ниже 180 вольт преобразователь отключается, значения всех критичных параметров указываются в документации к конкретному устройству.

Так называемые энкодеры для определения направления и частоты вращения применяются в основном в специализированных двигателях, как и в данной стиральной машине. Этим значительно удешевляется программное обеспечение частотника. Бездатчиковые асинхронные двигатели общего применения управляются частотниками с векторным управлением и стоят по-дороже из-за сложных математических вычислений пространственного положения ротора в любой момент времени и набора программ различного назначения.

Спасибо autonica!

Обещанные фотки.
Этот стенд еще не доделан до полного завершения, но уже трудится. Поэтому покажу только узел крепления и привод стартера и генератора. А остальное пока еще имеет незавершенный вид. Покажу когда сделаю.

Общий вид.
Силовой провод убирается в верстак.

Присоединённое изображение (нажмите для увеличения)

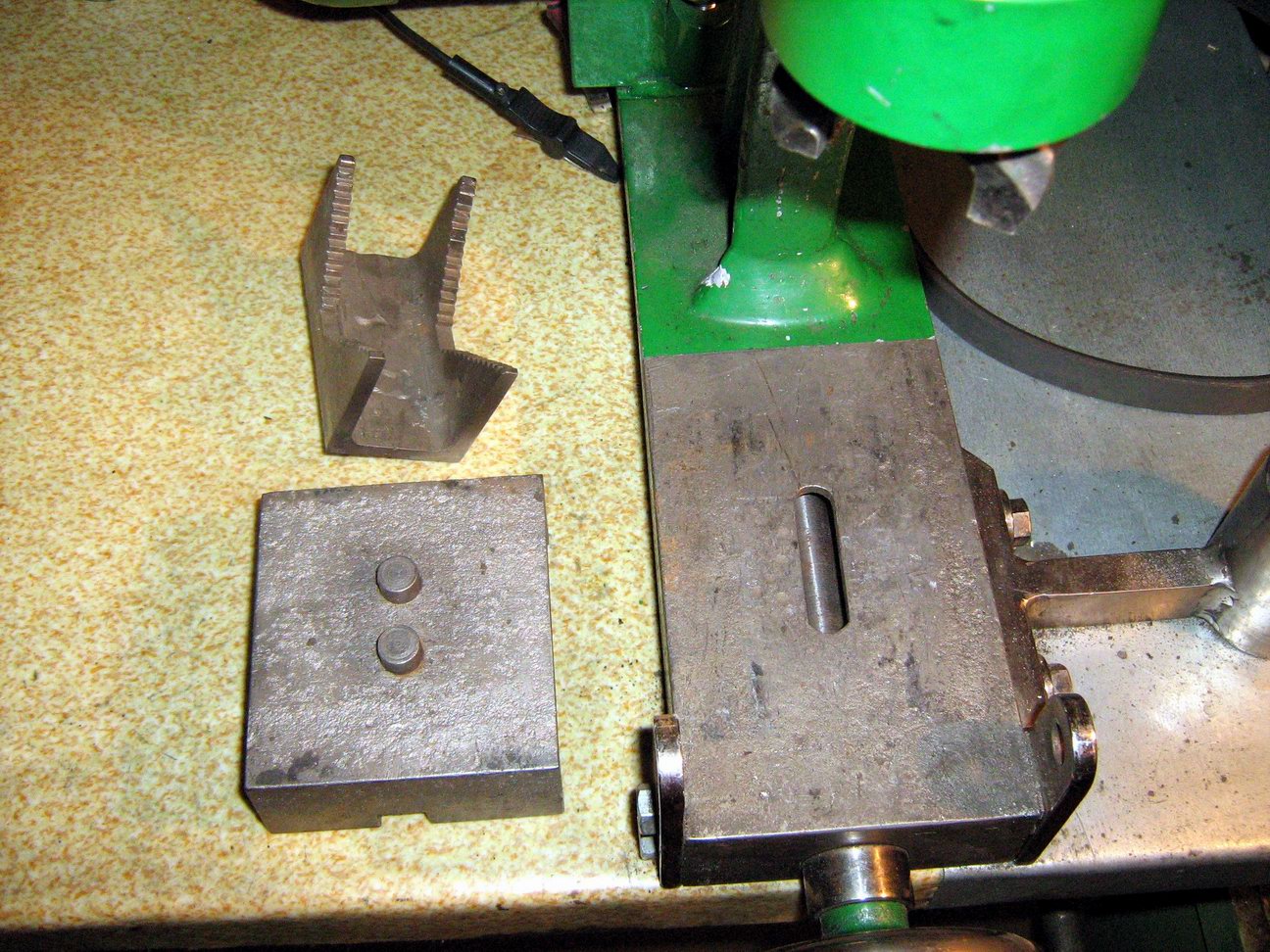

Штифты на установочных постелях устанавливаются в паз на станине и могут перемещаться продоль, но не дают агрегату поворачиваться.

Чё то у меня не получается все фотки в одно сообщение поместить.

Присоединённое изображение (нажмите для увеличения)

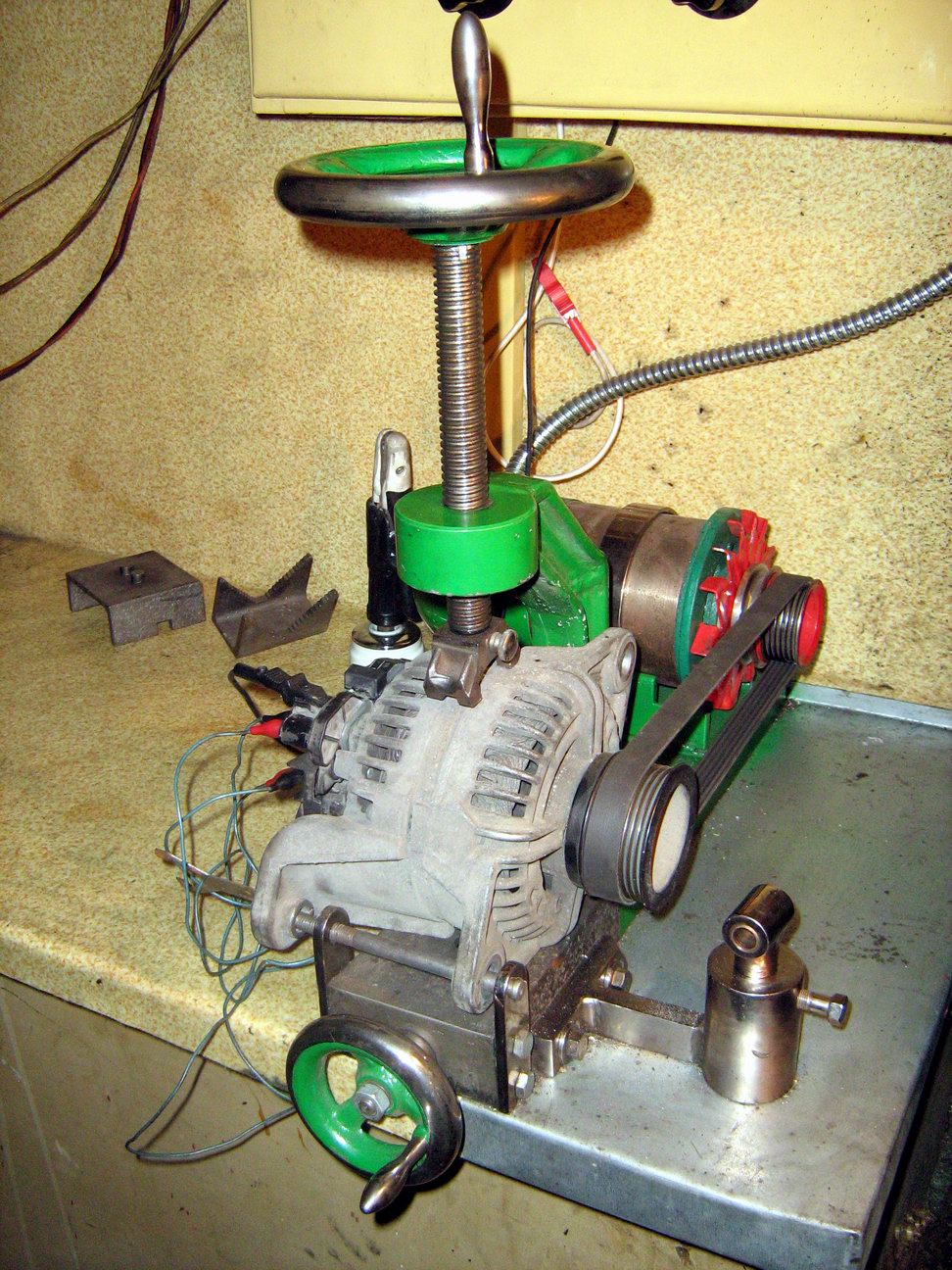

Так устанавливается генератор. Можно прижимать верхним прижимом, можно на постель, можно прямо так зависит от формы генератора. Натяжение ремня производится перемещением двигателя винтом с маховичком расположенным с торца станины. Ремень узкий, чтобы подходил на все шкивы. На этом генераторе 28В 60А при большой нагрузке с ремня идет дымок.

Присоединённое изображение (нажмите для увеличения)

Силовой провод с переделаным сварочным держаком вытягивается из стола на нужное расстояние, не болтается и не мешает. Все остальное подключается пока сопельками, не могу найти мягкого, гибкого провода для завершения тестовой части.

Присоединённое изображение (нажмите для увеличения)

Так устанавливается стартер не имеющий передней опоры. Опора стартера перемещается вперед, назад, вверх, вниз. С двух сторон опоры разные втулки, подходят практически ко всем подобным стартерам. Нагрузочная установка в стадии сборки, не очень то она и нужна, но мне иногда требуется.
Пока все. Критикуйте.

Присоединённое изображение (нажмите для увеличения)

Для таких подключений применяйте измерительные провода в силиконовой изоляции. Они имеют очень тонкие жилы и много. Я, например, использую 1,5мм провод, имеющий более 300 жил, гибкий как веревка.

В целом: мощная неубиваемая конструкция. Если имеется парк списанных станков - грех не сделать такое.

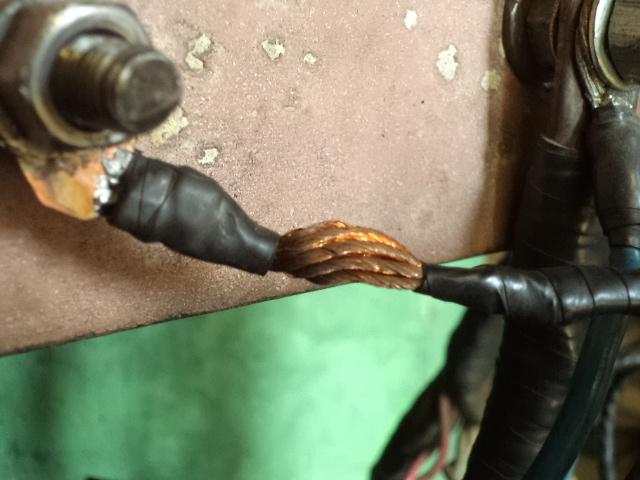

А ведь все под руками! Меж клеммой и проводом вставка из многожильной "косички". Здесь коротенькая, дабы клемму от стенда не отламывало, но можно и подлиньше применить. И в кембрик ее например. На фото гибкая вставка силовой вывод щеток 10го стартера с клеммой в сборе.

Ах да, покритиковать то забыл (согласно просьбе)! У меня в отличии от Вашего крепление агрегатов плавающее, хотя в первом варианте было аналогичным. Что только зажимать не приходится. Одни японские стартера с внешними редукторами чего стоят, да и генераторы разного исполнения попадаются.

А вообщем здорово! Надежно и основательно! Так держать!

Это сообщение отредактировал Андрей - 11.05.2012 - 08:52

Присоединённое изображение (нажмите для увеличения)

А фотографии???
Или уже были?

Ну нравится мне Ваш подход к делу,всё вылизано,продуманно.Уважаю!

Так и у меня плавающее. Если винт не зажимать, то генератор можно сдвигать в любую сторону. Мотор тоже может сдвигаться в любую сторону. Винт помогает устанавливать вычурные генераторы и без ушей. Япошкины стартера тоже не плохо устанавливаются на постели, сначала думал потребуется много постелей, но как оказалось вполне достаточно двух. За то жесткое крепление позволяет испытывать стартера без средней втулки и передней опоры под нагрузкой .

Да силовой то провод у меня как раз мягенький с какой то военщины. Проблемы в тонких, тестовых проводах, чтоб не путались. Попробую приобрести по ссылке Автоники.

Благодарю за подсказку, пожалуй самое то, что нужно. Вот бы еще фишек, колодочек где найти, хотя бы самых распространенных.

Благодарю за высокую оценку.

Механическая конструкция выше всяких похвал! ничего лишнего, и всё очень гибко, короче 10 баллов!
По проводам у установщиков музыки обычно от монтажных наборов для усилителей остаются остатки силиконовых проводов в прозрачном силиконе красного, чёрного и синего цвета, достаточно гибкие, и главное не путаются, у нас в качестве щупов для Мидтроникса применяются большие изолированные крокодилы, сюда бы встал вместо держака как родной, только вот в каталогах такие не видел.
Один из больших плюсов- компактность

Приобретать по этой ссылке несколько метров не выгодно, пересылка будет дорогой. С фирмой TME сотрудночают многие магазины электронных компонентов, закажите лучше у них. Да и не обязательно у этой фирмы приобретать, она не является производителем, спрашивайте просто измерительный провод.

ППЯ. Отличное решение мех части понравилось решение со стартерами не имеющих задней опоры у меня это слабое место возьму на вооружение. Как понял это всё компактно это тоже большой плюс. Уважаю творческих людей тоже +10.
