Стенд для проверки генераторов, В стадии разработки.

Стартер в режиме торможения, учитывая какие параметры обычно доступны для снятия, никакой информативности не несет. Невозможно зафиксировать на сколько продвинулся бендикс и будет ли он в других положениях проворачиваться не известно.
Максимальный потребляемый при этом ток тоже никакого особенного понятия о неисправности не даст, т.к. он зависит от напряжения, которое на аккумуляторе от момента запуска стартера значительно изменяется. Остается неизменным только сопротивление мотора, которое и будет характеризовать мотор стартера в каждый момент времени - от старта до разгона, но его надо вычислять и очень быстро. При этом соотношение сопротивлений при старте и полном разгоне будет характеризовать качество мотора стартера. Обычно ток холостого хода стартера в 4-5 раз ниже пикового тока при старте, благодаря э.д.с. самоиндукции на разогнанном моторе. Таким же пиковый ток будет при полном торможении стартера, но отследить его значение, а тем более произвести еще какие-то вычисления, когда ток и напряжение будут постепенно падать, мягко говоря, затруднительно.
Исходя из всего этого, такие измерения, без программы на контроллере, останутся на уровне ощущений, также само как и торможение деревяшкой.

Думаю ток даст информацию в случае наличия плохого контакта. Отпая вывода обмотки к примеру, плохого прилегания щеток, возможно даже сильного распая якоря. Ток будет меньше или будет плавать. Но это все можно проверить и без, в добавок сложное крепление подстраиваемое под каждый стартер. Наверняка большинство слесарей будут избегать такой проверки экономя время, а редкие проверки, в геморойных случаях не будут нести инфы из за небольшого опыта таких проверок. Палкой никто тормозить стартер не собирался. Просто увидел эту конструкцию: http://russian.alibaba.com/product-gs/test...-496728220.html Подумал может стоит озадачится.

Режимом полной остановки пользуюсь редко. Но бывает иногда нужен. Если например ослабли пружины щеток-ток будет меньше ну и так далее.

Самый простой вариант.

Присоединённое изображение

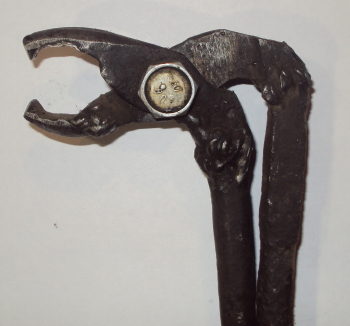

Богатый стенд. Думаю, стоит упростить. Любой стартер отлично зажимается в большие слесарные тиски, а для удерживания бендикса от проворачивания применить нечто подобное(на фото). Тут и ударную нагрузку для бендикса можно имитировать, и режим полного торможения, когда очень понадобится.
Важно, чтобы источник тока имелся в стенде не менее 400-500А и воможность измерить этот ток.

Это сообщение отредактировал электрик - 27.10.2014 - 19:18

Присоединённое изображение

Тогда уж проще некуда

Присоединённое изображение

Этим не удержишь. Пробовали. Вариант как у "naik23" идеальный. только пружинный динамометр исключить.

Что-то подобное было на каком стенде.Только момент измерялся не пружинным динамометром.

Болгаркой нарезать по паре шлицов покрупнее в обеих щеках и любой бендикс там не провернеться.
Пользуюсь такими для отворачивания любых гаек,болтов до 24 размера с отсутствием граней на них.Крайний случай подогреваю горелкой.Еще ни разу не подвели.
Из самого крупного размера проредил через зуб.

Для отворачивания гаек возьмем на вооружение. а для бендиксов только полноразмерный зуб нужен. При резком вылете все соскакивает. Да и зубья самого бендикса не стоит портить, пока не списан.

Ну тогда приварить по куску венца.

Это сколько же "кусков" придётся подобрать?

По качеству амперметров вольтметров цифровых кто нить что нить сказать может?
Сам 2-3 года назад, прожили крайне недолго. Для себя сам сослался на качество и забил. Вчера разговаривал со знакомым который недавно соорудил стенд, так же говорит что электронные долго не проработали. При этом явная причина не перегрузка а качество.

PS Ирек, ты обещал сюда фото своего выложить

Так говорили уже, Андрей, цифровых-то. И довольно бурно, под занавес ухода Автоники. Отчего ж тогда (и наверно сейчас) мои двадцать лет практического опыта - в гавно (лАшАрА я колхозный). Повторюсь и еще - в холод цифровые на тормозе, в жару - синяя клякса, время эксплуатации сам пишешь 2-3 года (стенд это вибрация, дорогой). Плюс прыжки от пульсаций... погрешности по средневыпрямленному... опасность наведенного... Польза от цифрового явная и очень существенная когда он в виде мультика, в шкафчике... для конкретной работы с сотыми и десятыми... на уютном столике под дымок паяльничка....

Всёж самое информативное это запись показаний . Т.е. самописец, но сейчас многоканальных бумажных самописцев днём с огнём не найти, значит надо писать на флешку ,а потом анализировать показания. Конечно самое оптимальное иметь электронный модуль имеющий 2-4 канальный АЦП и возможность записи минимум несколько десятков секунд с хорошей дискретизацией . Готовые приборы - многоканальные запоминающие осциллографы. Самое ценное увидеть характер изменения параметров во времени, и иметь представление о величинах напряжения и тока с точностью хотя бы 3-7%, да в принципе и 10% допустимо, ведь характер изменений скажет больше чем сами параметры Пусть максимально значение фактически не 430А ,а всего 370А, но просадку напряжения по относительной шкале сразу можно оценить. А самый дешовый двухканальный осциллограф типа Диско или подобный китаец порядка 80-150 баксов, не считая компьютера и кабелей, шунтов, делителей. Т.е не законченный автономный прибор, а конструктор , используя который можно приспособиться и сделать замеры. Мне в этом смысле очень понравился компрессограф, подороже чем компрессометр, но за то по кривым замера при наборе давления информации получаем в разы больше. Технически сделать АЦП на 2-4 канала и регистратор , который способен запомнить результаты на SD или MicroSD карту при нынешнем уровне техники это проще чем дважды два!
