Стенд для проверки генераторов, В стадии разработки.

Насчет амперметров пока статистики нет,но цифровые вольтметры на генераторном стенде мрут как мухи .

Это если питание идёт общее (5-35в) вместе с измеряемым напряжением. В этом смысле любой DТ830-832 будет работать, питаясь от кроны которую подключить через реле запитанное от общего выключателя. Т.е. чтобы не щёлкать каждый раз переключателем. врезать индикатор в окошко, галетник в положение 200вольт, а питание отключать разрывая один из проводов идущих на "крону" Включаем питание мотора привода и одновременно реле замыкает питание измерителя, можно и подсветку организовать при необходимости. на пределе 200вольт будет пахать вечно и точность до десятых долей. Они самые дешовые , на вьетнамском у нас были по 3 доллара. Щитовые светодиодные не менее 5-7. Но им надо питание организовывать отдельно, можно зарядник телефонный приспособить, и гальванически развязан. Но надо при заказе выбирать вариант с отдельными выводами для питания. Они не с 3 выводами а с дополнительным разъёмом на два провода .

У меня с раздельным питанием не выжил. Ставил ампер и вольт для эксперимента.
До последних сообщений колебался. Переделываю стенд. Думал оставить старые приборы от совдепии или электронные поставить. Сейчас решил что оставлю старые, на электронные хочу сделать отвод и поставить дополнительный шунт. Отдельный блочек чтоб затестить приборы. Если выживут и будут работать без проблем, делать еще один стенд, полностью с нуля (то что делаю сейчас переделка совдеповского).

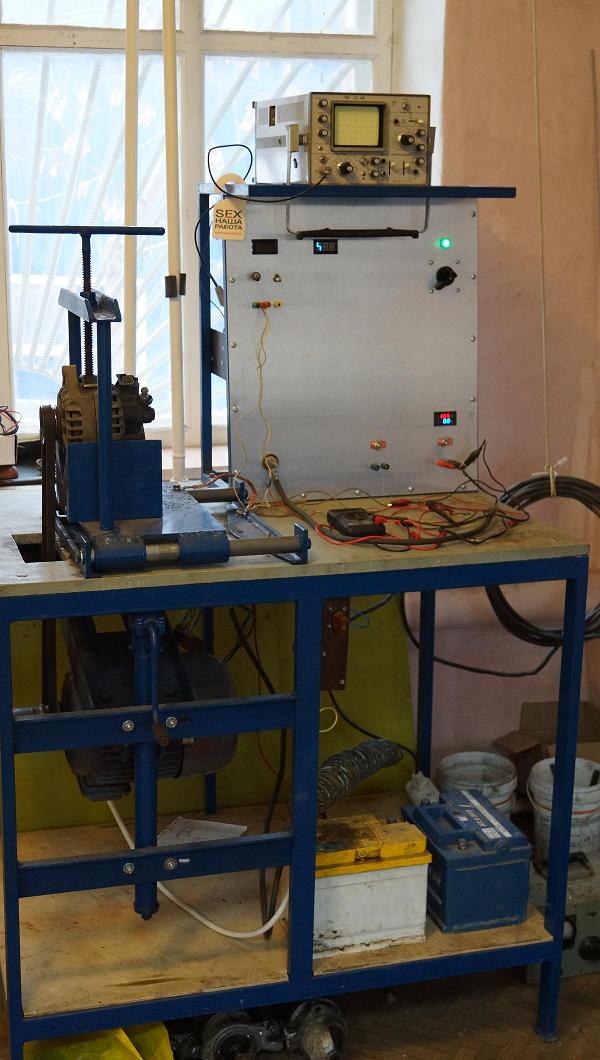

Вот моё подобие стенда для проверки ген-ов. Делал месяц. Готов примерно на 50%. Цифровые приборы, купленные на одной из торговых площадок, скоропостижно искончались. Запитывал приборы от БП. Правда, один пока жив.(работает в цепи проверки моторчиков отопителей). Все приборы, однозначно буду менять на аналоговые! Желательно советских времен.

Присоединённое изображение (нажмите для увеличения)

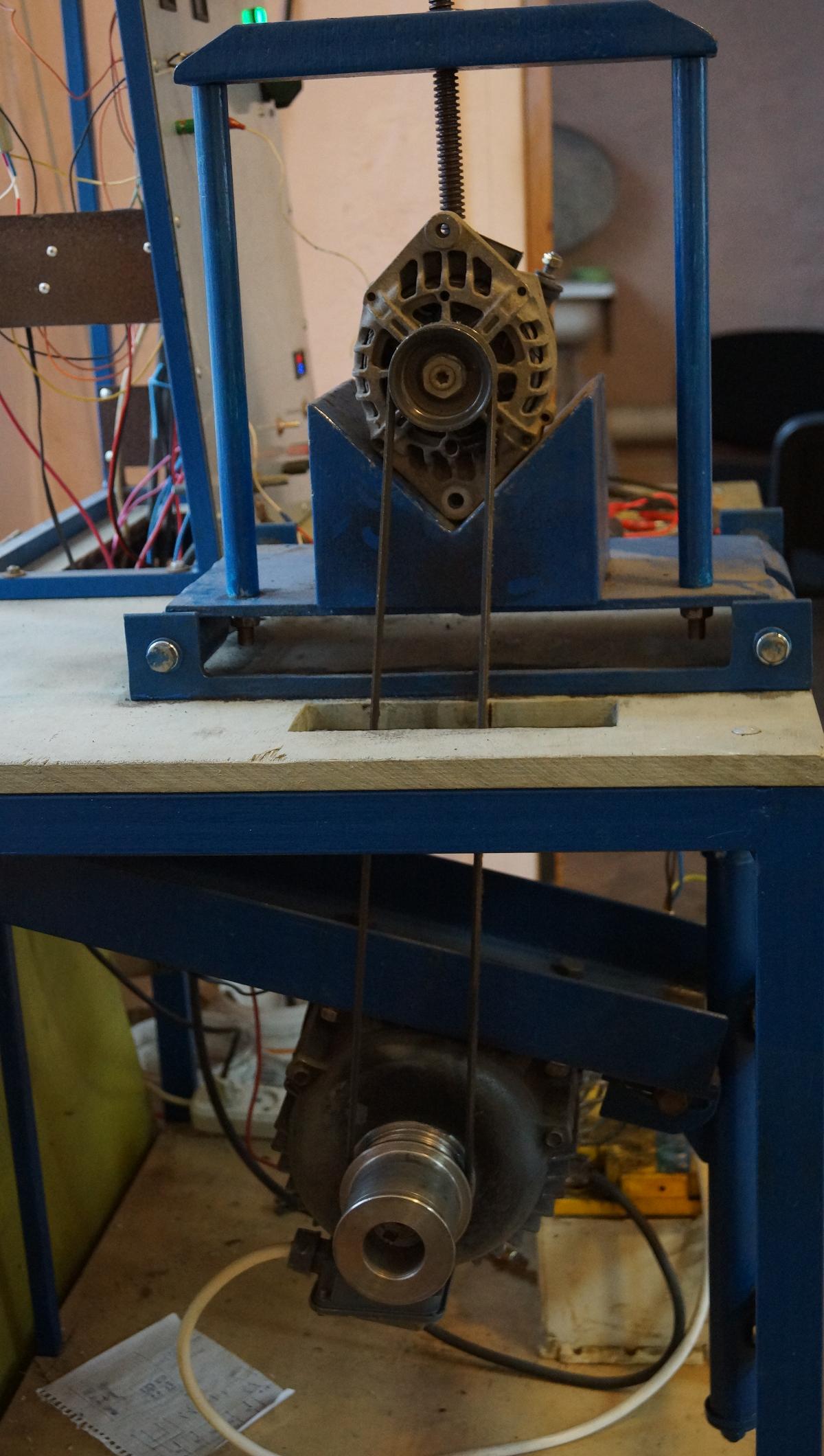

Ещё.

Присоединённое изображение (нажмите для увеличения)

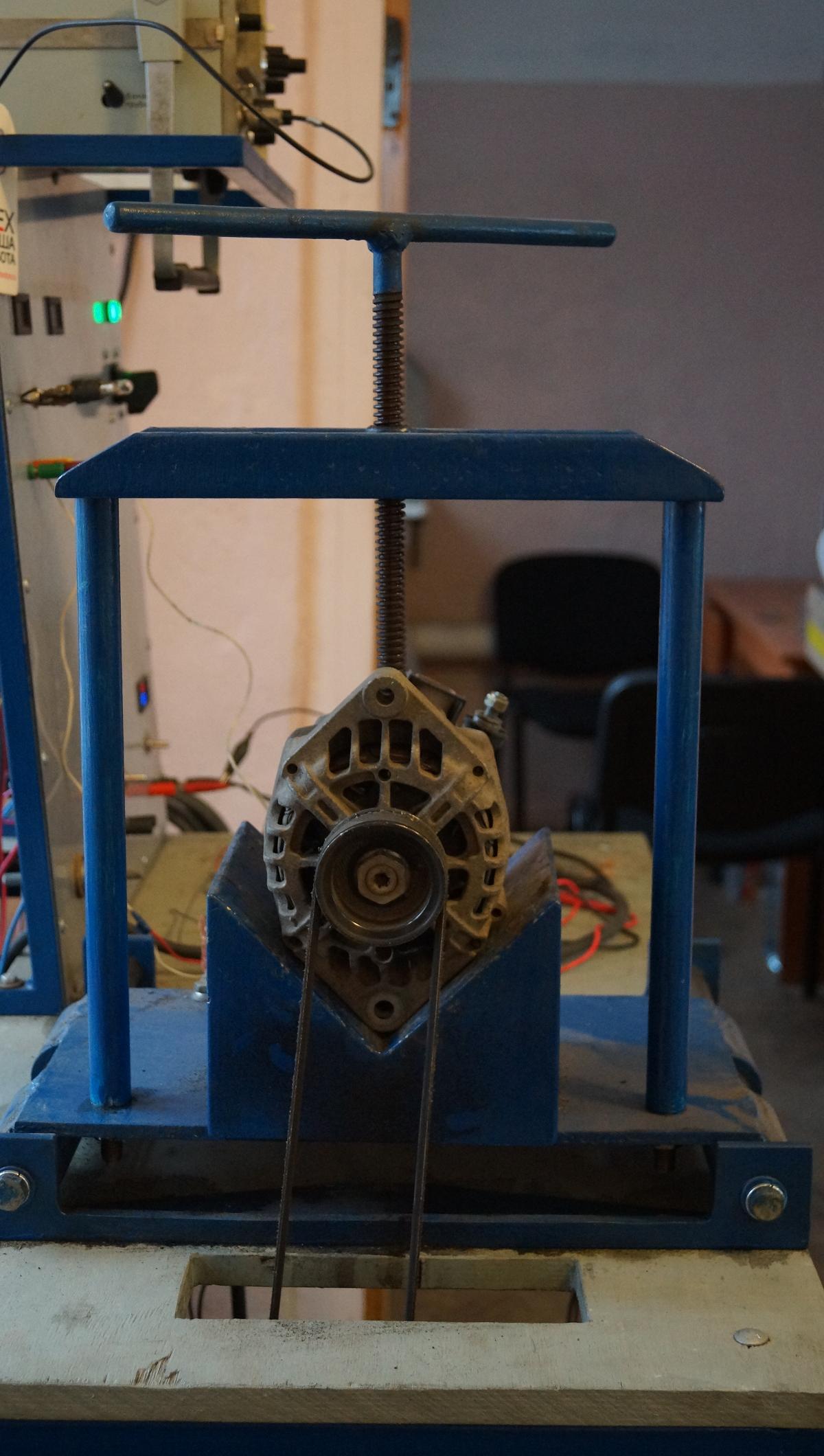

И, еще.

Присоединённое изображение (нажмите для увеличения)

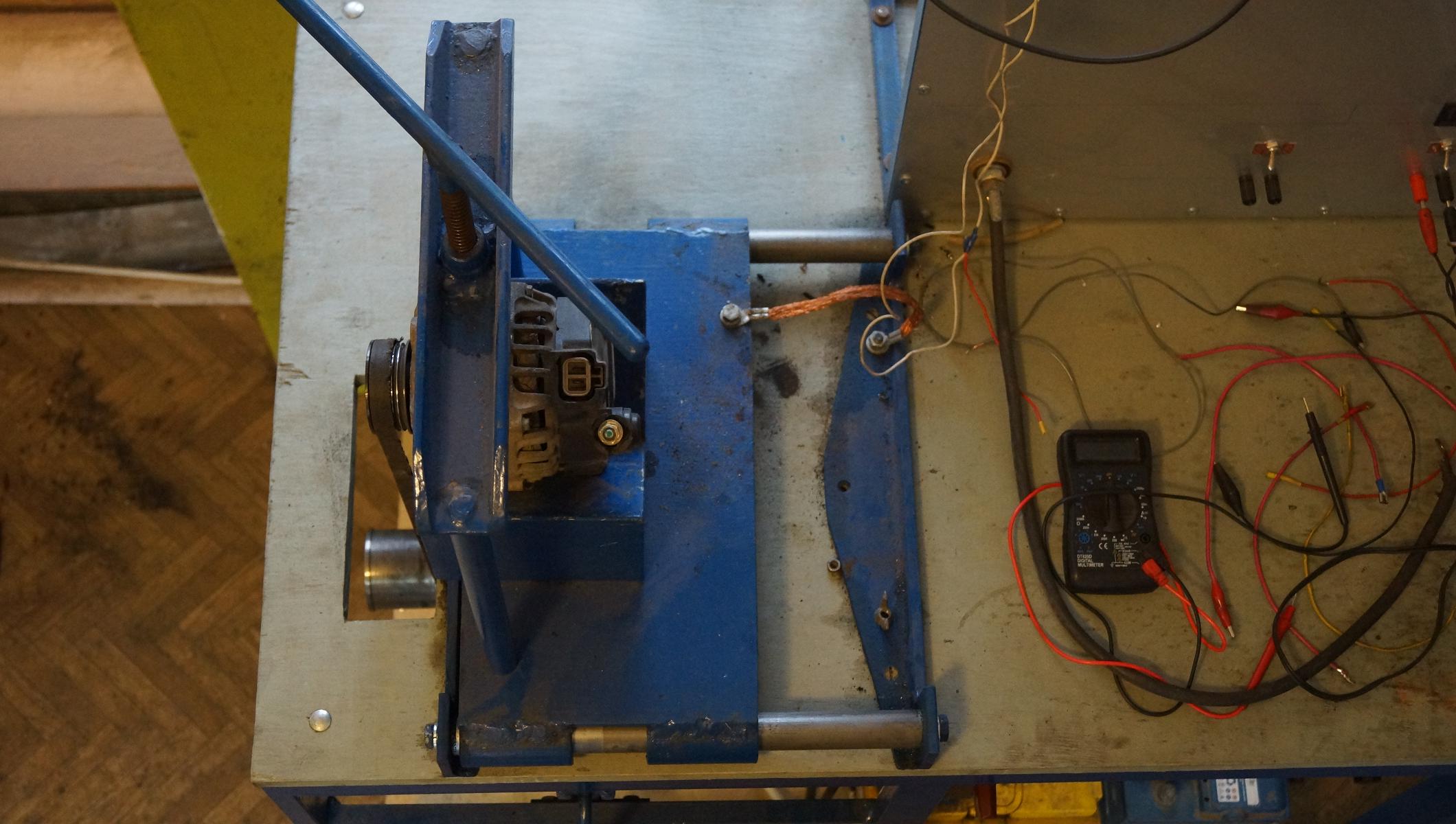

Вид струбцины сверху.

Присоединённое изображение (нажмите для увеличения)

Зачетно! Массу бы непосредственно к гене быстросъемом,так верней будет.

Старался сделать с минимальными затратами. Есть ещё с чем поработать. Хочу пришпандорить отключатель < массы>, чтобы не отключать минус от клеммы аккумулятора. Шкив заменить на другой, диаметром побольше. Поколдовать с нагрузкой. Заменить приборы. Установить частотник. Привести в порядок внешний вид. Дальше, будет видно.

Какая мощность эл.двигателя ,питание 3-х фазное ?

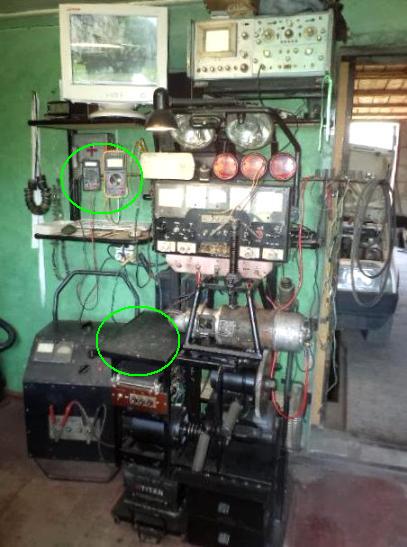

У меня два цифровых мультика висят слева (вверху зеленый круг). На самом стенде контактные гнезда с переключателем по цепям, всегда при надобности можно посмотреть как мультиметром так и осцилом что нужно. Вдобавок ко всему мультиметры естественно быстро снимаются для других многочисленных нужд. Вот такое мобильное цифровое дополнение к стенду самое оптимальное... и быстровосполняемое в случае выхода из строя мультиметра. Второе обязательное условие - изолированный столик с резиновым покрытием (нижний зеленый круг), на стенде есть возможность проверки на 220В. Да и вообще... без изолированного столика это не жизнь. Все основные приборы стрелочные, самый старый 1962 г.в., самый молодой 1983. Весь ряд приборов вдобавок ко всему закрыт полосой стеклопластика от случано улетающих железяк (за 10 лет пару раз было). И последнее обстоятельство - приборная доска обязательно должна быть вертикально и на уровне глаз... на все что ниже выворачивается из замасленных рук и падает тяжелое железо...
И еще добрый совет, Андрей, делай сразу новый стенд если есть планы на то. Не трать время. Ибо все это не быстро делается, с перерывами на потом и прочими первоочередными делишками... "остынешь" на старом до нового руки не дойдут.

И вообщем, выкладываю еще раз весь мой "комплекс". По отдельности про него я многое отписывал на форуме. Здесь он даже с установленным стартером от "Маза" (без тягового, втулил и гонял на ХХ). Из недоделок - планирую улучшить сварочный пост постоянным током угольным электродом и по проверке РР навести порядок (зажимы, переключатели там всякие...).

Присоединённое изображение (нажмите для увеличения)

Движок новый, советских времён 4 кВт, 2850 об/мин. 3 фазы. Купил у деда за 2,5 тыщи.

Более 3кВт трехфазный частотник дороговато по бюджету обойдется,до 3-х есть неплохой вариант ,пользуюсь с июля,правда он еще и на токарный трудится.

Вот мой табурет

Это сообщение отредактировал denisj - 11.11.2014 - 14:36

Присоединённое изображение (нажмите для увеличения)

ссори за качество

Присоединённое изображение (нажмите для увеличения)
