Стенд для проверки генераторов, В стадии разработки.

Рассматривал. Мощность не устраивает. 2,2кВт (максимум что встретил на фирменных болгарках, на не фирменных мощность в прыжке китайские 1000Вт=100Немецким =)
Сейчас движок с которого колхожу 4,2кВт, без прыжков =)

Если возможно указать, на каком авто такие обороты на ХХ. Как измеряли, какие диаметры шкивов коленвала и генератора?

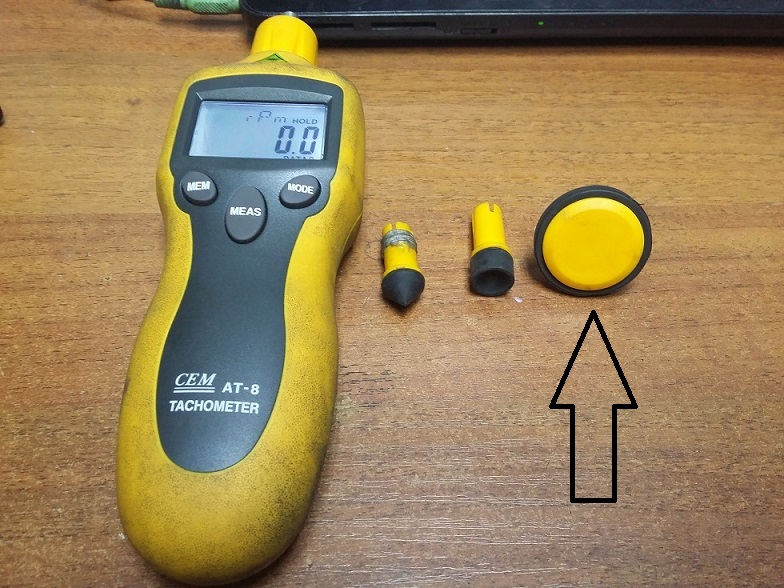

Мерилось тахометром. Фото приложил. Первый раз, оба измерения 3S-fe, 3S-Ge. Старые моторы Тойеты. Генератор сверху, очень доступен. Сегодня слегка засомневавшись, провел лабораторную работу снова. Замерил на 3S-Ge и 1ZZ (тож Тойета). Результат 3S-на ХХ 5000 , на шкиве генератора. На 1ZZ при ХХ 3000! При 4000, на шкиве 19000. И похоже понял в чем может быть проблема. Мерил насадкой, на которую стрелка показывает на фото (иначе подобраться только со снятием чего нить). Показания по ней привязаны к диаметру шкива. Отсюда скорее всего и врака. РЕШИЛ ПОЧИТАТЬ ИНСТРУКЦИЮ =) Ну я немного русских видел которые сначала инструкцию читают, потом прибором пользуются.... Обычно наоборот =)

Присоединённое изображение (нажмите для увеличения)

Возможно насадка на которую указывает стрелка предназначена для замера оборотов не прямым способом.Насадка прижимается к боковой поверхности шкива а потом замеренные обороты делятся на передаточное,скорее всего тахометр это делает сам,но делитель надо вводить вручную.

Это насадка(указана стрелкой, на фото) для измерения линейных скоростей в м/мин.

Продолжил лабораторную. Взглянув в инструкцию (не читав). Выставил обороты, наклеил на шкив светоотражающую полоску. Холостой ход 2500об/мин. 3000двигателя=9000об/генератора.
Сложно с разработчиками спорить =) Спасибо за поправку. Заставляет подумать.

Вот такое сотворил, нагрузка нихром (искал сто лет), сначала поставил двигатель постоянного тока , но пришлось менять на асинхронный поэтому пока без регулировки оборотов, осцил от братьев китайцев 2 канальный , но наверное тоже поменяю в будущем (все регулировки остались внутри, а он их не запоминает или я не знаю как), генератор по схеме КММ (респект)



Присоединённый файл ( Кол-во скачиваний: 144 )
 stend.zip

[QUOTE=autoshrek,13.02.2016 - 21:18] генератор по схеме КММ (респект)

Спасибо. Вот надписи я бы порекомендовал сделать тоже по моей технологии я ее тут где то описывал. Панель бы смотрелась на много лучше.

да, надписи хотел шекографией сделать (как раньше продавали переводилки с буквами) но не нашел нигде, а вашй темы про это к сожалению не видел , пните в нужном направлении если не затруднит ), это тоже переделаю со временем, а так что бы не запутаться )

Постараюсь найти. Если нет то кину свою маленькую стать на почту.

Скажите а сколько такой стенд примерно стоит?

Свой стенд, это моя давняя мечта, но ей просто необходимо сбыться после того, как Окей прислал мне в подарок после этого Нового Года приставку aRC-211
с функцией осциллографа http://autonica.biz/arc-211.html .
Даже имея самодельный стенд, иметь возможность запускать все известные генераторы, это считаю более чем отлично.
Пока собираю компоненты и продумываю компоновку, самое сложное для себя считаю выбор быстрого крепления и натяжения приводного ремня генератора на стенде, очень хочется как в лучших. Например положив гену на стол, нажимая ногой на педальку закрепил генератор, другой на другую педальку натянул приводной ремень, при этом свободные руки уже подключили нужные провода. Поэтому приводы стеклоочистителей накапливаются в непосильно нажитом, возможно на них и будет возложена эта функция. В качестве нагрузки есть мощный реостат с какого то сварочного генератора.
Понятно, что сразу всё продумать вряд ли удастся, но идей много не бывает, поэтому у кого какие есть, давайте освежим тему, всем и каждому на пользу.

Подборка фотографий стендов. https://yadi.sk/d/erMqYq7f3HEEjw

Алексей, привет! На всякий случай разреши напомнить: Лучшее - враг хорошего. Точнее будет звучать - В проверенных временем стендах.
По натяжению ремня через редуктор стеклоочистителя соглашусь, но по закреплению генератора - лучше прямого стального винта (регулируемого в продольной плоскости) и короткого угла-площадки вряд ли что придумать. Генераторы все разные и иногда нижняя точка опоры может быть действительно точкой одной какой-то крышки (желательно передней). В нагрузке может вывернуть, а прочность пластиковой шестерни моторедуктора стеклоочистителя, точнее ее зубьев, находится далеко за пределами требуемого. Тем более что есть некоторые современные шестерни у которых зубья не выедаются, а выкрашиваются.
