Стенд для проверки генераторов, В стадии разработки.

Производят свои голова и руки
В конструкции, правда, много заимствований из инета - типа привода натяжения ремня. На "производство" ушло 4 месяца в перерывах между работой.
У Аутоники стенд классный, но для нашей деревни цена неподъемная. Самодел, конечно, тоже не за копейки вышел - пришлось покупать практически все, но разница более чем ощутимая.

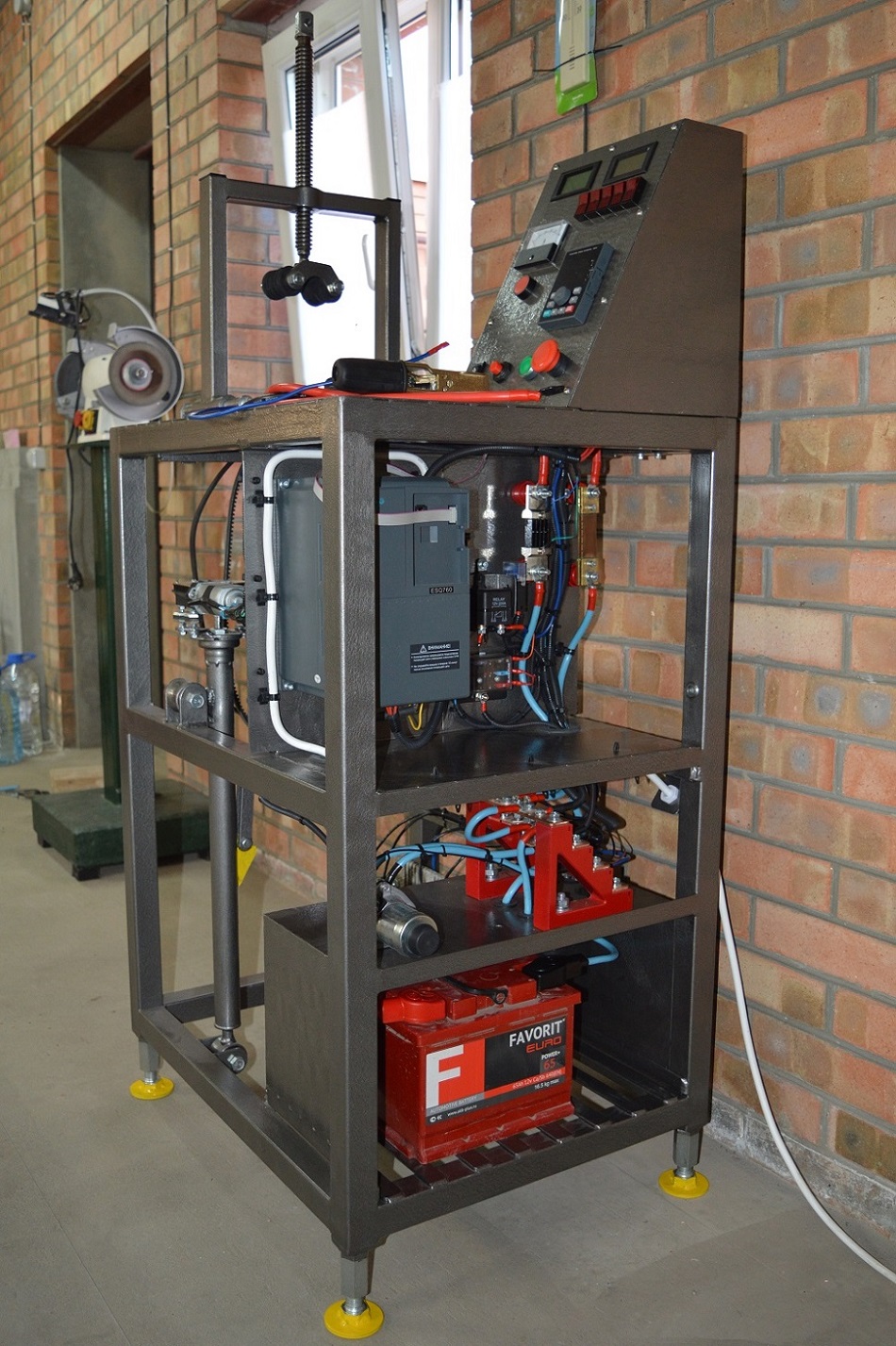

Начинка

Присоединённое изображение (нажмите для увеличения)

И на продумывание такого агрегата годы уходят. Но это уже образ жизни.
Хороший агрегат, задумка и исполнение на отлично!

Обычно в жизни не часто в одном человеке все умения и быстрота сочетаются. Один отличный схемотехник ,но как конструктор менее успешен, другой из любого работающего макета сделает конфетку, хотя и схемотехника не его конёк и печатку развести ему сложно. Отлично когда все умения развиты на 4+ а когда на 5, то это редкий случай. Один усидчив и нетороплив, другой спешит, не успевая за возникающими идеями и не в состоянии утерпеть от быстрейшего пуска своего творения. В данном случае однозначно конструкция заслуживает пятёрки!

Большое спасибо, коллеги, за высокую оценку!
На самом деле, вопрос о стенде давно назрел. Электрика становится все более актуальной с развитием интернета и обилием сканеров в автосервисах и у автовладельцев.

Закрыть начинку,покрасить и "фирма Лэвис".+5.

Хорошо получается.Тахометр нужен .Нагрузку на сколько сделали,нагрузка плавная или ступенчетая, ассинхроник какой мощности,частотник какой фирмы?

Решил собрать новый стенд,а так как кое что со старого пойдет на новый и что бы не остаться без стенда,собрал из того что было,временный.

Присоединённое изображение (нажмите для увеличения)

Второе фото.Извините за качество фотографий.Преобразователем весьма доволен http://autodevice.ru/forum/index.php?act=A...=post&id=181938

Это сообщение отредактировал naik23 - 14.02.2020 - 17:49

Присоединённое изображение (нажмите для увеличения)

"Восторгов" по ПЧ поубавилось,тяжелый запуск под небольшой нагрузкой и большие пусковые токи(генератор ВАЗ на 55 ампер.Но если сначала запустить двигатель с плавным запуском примерно до холостых оборотов двигателя (800-1200),а потом подать возбуждение на генератор то все нормально.Возможно надо разбираться с настройками(о настройках данного ПЧ https://www.chipmaker.ru/topic/193144/ )

О стендах https://www.chipmaker.ru/search/?&q=%D0%A1%...ortby=relevancy

Я ,так однажды, сжёг реле регулятор на генераторе ВАЗ - 2108
( конечно,может и реле некачественное было, х.з.).
Более-менее плавный пуск, на стенде, обеспечиваю за счёт увеличения натяжки ремня. ПЧ у меня нет.

Спасибо,учту на будущее.

Вдруг кому нужно. На чипмекере по запросу стенд Э-211 у двоих от него движки лежат.На 220 вольт.

Это сообщение отредактировал vovan3325 - 11.08.2020 - 14:07

Присоединённое изображение

Если можно ещё несколько фото с разных ракурсов, а если и небольшое описание Огромная куча народа была благодарна.

Классный агрегат.
