Камаз вопросы по электрике

на старый камаз хотел поставить реле стеклоочестителя. по случаю нашел РСО-3502-РК. вот только не знаю че куда соеденить И еще нашел ПЖД-12, вернее снял с другого камаза, почти в сборе, кроме мозгов. подскажите как можно его соеденить без них. и вообще возможно ли это?

А что там за мозги нужны на обогреватель? Там же нет вроде никаких мозгов, только реле времени.

Контакты реле стеклоочистителя КамАЗ обозначены на его корпусе;
+ (желтый) – плюс питания электронного блока с предохранителя,
установленного на редукторе стеклоочистителя.
РМ (зеленый) – включение малых оборотов электродвигателя.
РБ (оранжевый) – включение больших оборотов электродвигателя.
РП (белый)– включение электродвигателя стеклоочистителя с паузой
РО (феолетовый) – включение электродвигателей стеклоомывателя и
стеклоочистителя
КМ (голубой) – подключается к “массе” в исходном положении щеток
стеклоочистителя на лобовом стекле автомобиля или к +24В при любом
другом положении щеток стеклоочистителя.
(Для возврата щеток в исходное положение).

Выходные напряжения:
ОМ (коричневый) – обороты малые электродвигателя
ОБ (красный) – обороты большие электродвигателя

Это сообщение отредактировал hash - 13.05.2022 - 20:46

Фото подогревателя выложи.

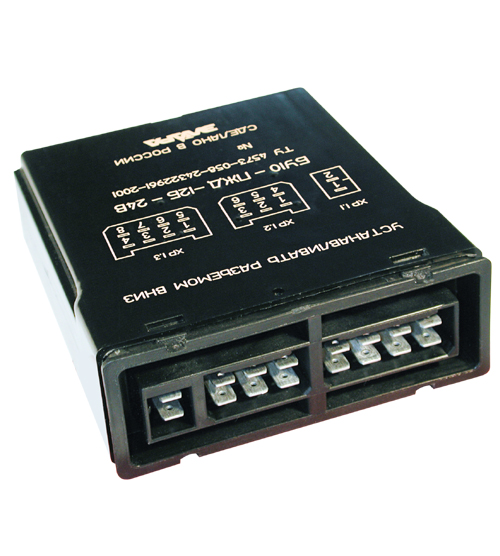

Если это действительно ПЖД-12, то без таких "мозгов" работать не будет.


Присоединённое изображение (нажмите для увеличения)

Без мозгов в электрику, а тем более к котлам лучше не лезть

По теме - проще купить этот блок управления, пару лет назад в магазе у нас стоил около 500р.

спасибо ребята мозги действительно такие как на снимке.

ребят, смотрел релюшку, там ниче не написанно на корпусе может пальцем ткнете где какой выход

Распиновка реле стеклоочистителя РСО 58.3777-01 или его аналога РСО 3502.3777

Это сообщение отредактировал hash - 13.05.2022 - 20:45

Присоединённое изображение (нажмите для увеличения)

спасибо большое Виктор. будем изобретать

Спасибо и мне пригодилась
