Еще раз о "двухфазных" регуляторах Valeo

Пробовал. Только брал 2 тр-ра 380/12V и включал в 2фазы. Запускают ,но странно.
Не все типы и не четко. Один и тот же регулятор может, то запуститься,то нет. Мне кажется 50гц маловато для запуска.
Каким тестером проверяете реле? Можно по подробнее.

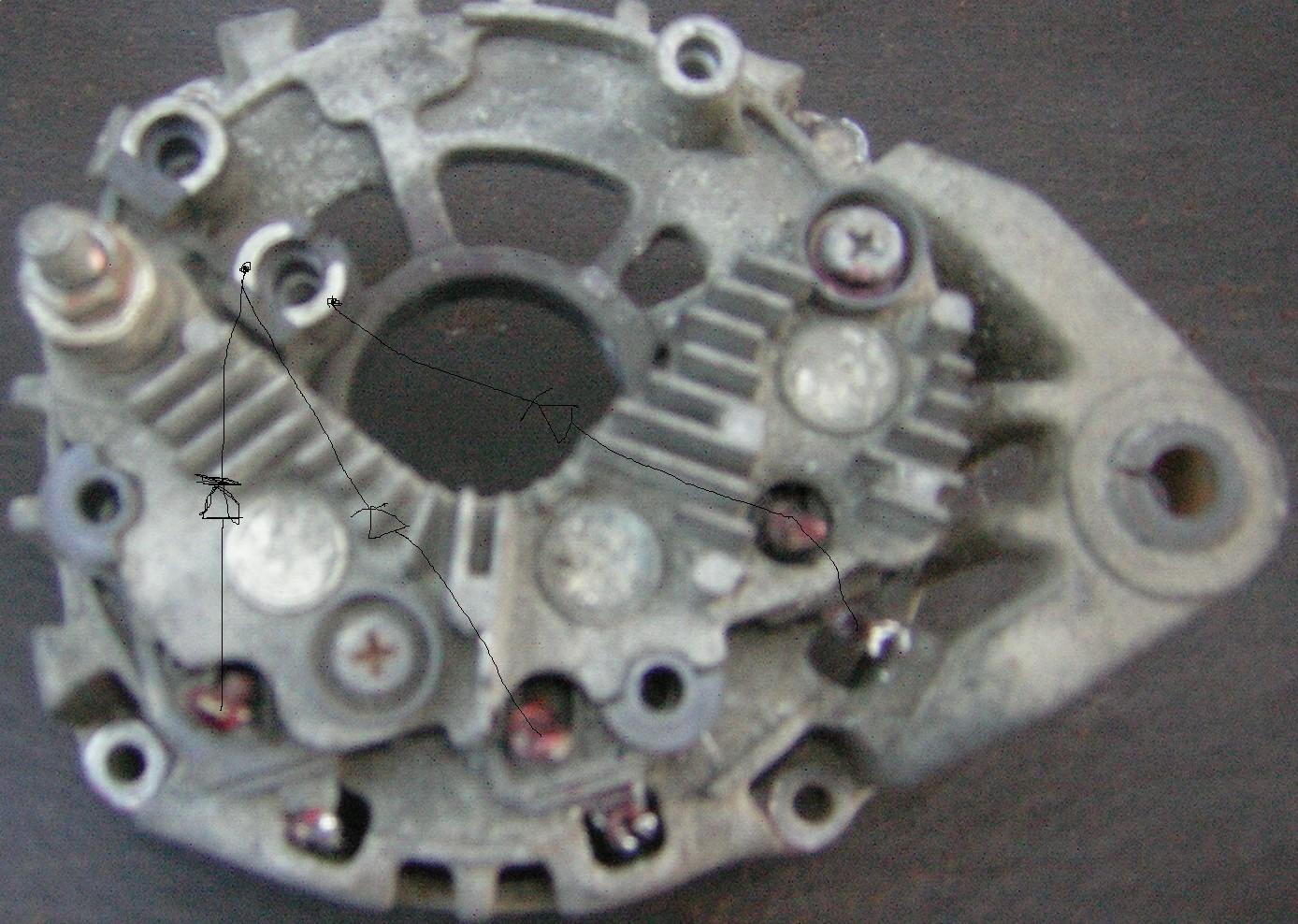

Для развития темы. Нашел в запасниках. VALEO KOREA 80A. Ни о каких 2-ух сигналах статора речь не идет вообще.

Присоединённое изображение (нажмите для увеличения)

Если примерно посчитать рабочую частоту усредненного генератора учитывая разницу в диаметрах - шкив генератора\шкив коленвала и обороты - хх\обороты набора, то выходит что частота должна быть где-то 300 - 1000 Гц...но важна ли тут частота??Я всё-таки ищу малогабаритный трёхфазный транс(именно мотанный на одном сердечнике)ибо считаю что эти чёртовы 120 градусов важны,иначе зачем-же их две(??)

АУ,заглянувшие и пропавшие, прокомментируйте мое фото ,где на реле с двух полуколец подается просто питание с доп. диодов. Это генератор Valeo KOREA c машины 2007 года.

Тестер Transpo выдает 199гц. Генератор должен возбудиться ниже оборотов ХХ.

Я тоже сомневался и померил фазометром два независимых транса включенные в 3-ф сеть. Они дают сдвиг 120 град.

Если вы будете подавать переменное напряжение на одну клемму ST1 илиST2,а там диодный мост,как на моем фото, то конечно будут перезарядка.
Я просто определяю-с начала подаю + на клемму ST любую,если не запускается ,то только тогда сигнал ST c тестера. Попробуйте и напишите .
ЕСЛИ КОНЕЧНО ВЫ НЕ "вера" и " autonica"

Офигеть,я-то сразу не заметил на фото дорисованные доп. диоды...Это в корне меняет дело,завтра буду внимательнее смотреть...А какой номер по Valeo у этого генератора? SG.... или TG....?

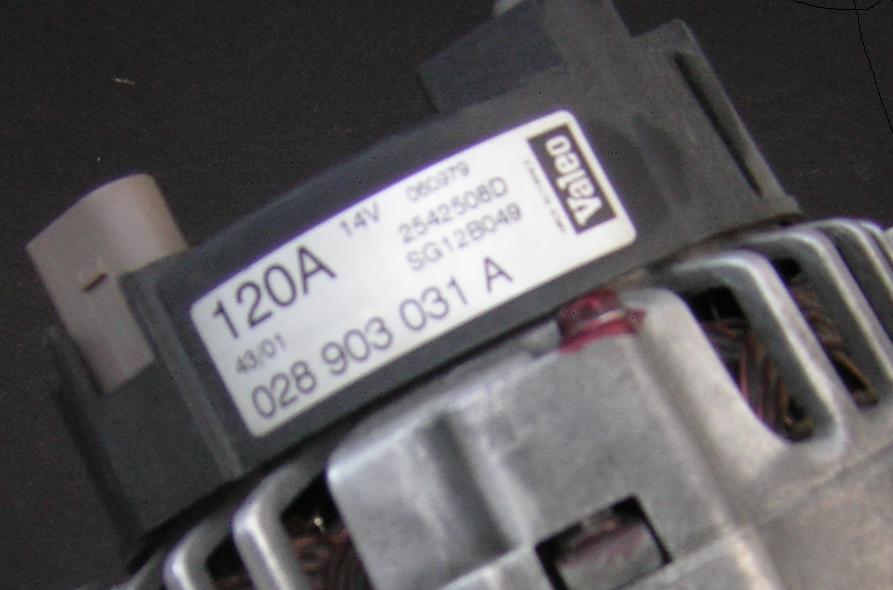

Завтра вот этот, после нашего ремонта, открою,может там такой мост. Отпишусь.

Присоединённое изображение (нажмите для увеличения)

Там мост с доп.диодами.
Вобщето эта "многогранность" и "разноплановость" продуктов Valeo,а так-же беспорядочное возникновение дочерных предприятий(Korea,China,Turkey,Poland...)ассортимент которых является "уникальным" для каждой фабрики,начинает действовать на нервы.Естественно при такой тенденции совсем не имеет смысла приобретать у "продавцов воздуха" по диким ценам их приборы кустарного производства,тем более,что закрепленный на стенде и вращаемый эл/мотором генератор выдаёт даже 3 "переменки" сразу и при наличии нескольких соеденителей и отдельного щеточного узла будет служить тем-же тестером РН.Надоели эти безсмысленные изыскания,ну его,это Valeo.

+100. Рисунки из какой программы? Может дашь ссылку или на какую-то инфу поменяемся?

Сняли осцилограму Повсей видимости Вера или autonika правы.Компьюторщики расшифруют(специально приглашал)и в понедельник вынесу на Ваш суд.Одно понял и без них ни 6 и ни 7В включают РН впрочем раз берётесь когда увидите

Это не прога, а электронная версия каталога Cargo на 2011/2012 год.Просто я сгрупировал нужные нам картинки на одном листе и пометил обсуждаемые пункты.Если надо кому, выложу торрент на каталоги(тока незнаю как его к посту прицепить )
[SPOILER]

Это сообщение отредактировал pq17 - 20.02.2011 - 12:06

Присоединённый файл ( Кол-во скачиваний: 53 )
 CarGO.rar

О!Получилось.Прицепился как-то.А в спойлере там было так -
1 - Генераторы и стартеры.
2 - Детали генераторов.
3 - Детали стартеров.
4 - Инструменты.
5 - Кросс лист.
6 - Запчасти для дизельной системы.
7 - Электрика.
8 - Датчики.
9 - Фары и лампы.
10 - Запчасти системы зажигания.
11 - Реле.
12 - Ассортименты.
13 - Rebuilder parts.
14 - Компрессоры кондиционера.
15 - Запчасти для компрессоров.
16 - Запчасти для кондиционера.

Спасибо, у меня есть. Я думал у Вас какая-то программа имеется.
Какой программой делали вырезки рисунков?
В какой программе делали выделения?
Объясните пожалуйста начинающему.

Ну,это из последних извращений Valeo

Присоединённое изображение

Поделюсь с удовольствием..
Всё это делается с CorelDRAW X5 и CorelCAPTURE X5 из пакета CorelDRAW Graphics Suite X5.
Но запросто можно делать и с инструментом "Ножницы"- родная программка в Windows 7,а потом всё слепить в простейшем Paint...
Eсть и ещё один путь.Вот в данном случае,выложенные каталоги в формате *PDF имеют защиту(см.рисунок),если с помощью специальных программок(я пользуюсь Advanced PDF Password Recovery)снять эту защиту то станут доступны дополнительные инструменты программы Adobe Reader и появиться возможность сохранять,копировать и т.д. данные прямо из *PDF-документа.Всегда снимаю эту защиту и потом проще работать,копировать и вставлять длинные номера а не вбивать их руками в окошко поиска..

В общую копилку.
Частота на которой включаются в работу РН Калины,941.3702 равна примерно
120 герц.На счет минимальной амплитуды нужно выяснять.Но явно меньше чем
на осцилограмме.
Осцилограммы.Файлы>электрооборудование.
