Доводчик, Кратковременная работа

[Геннадий22]

Жалею что в свое время не отучился на электронщика

[denkisan]

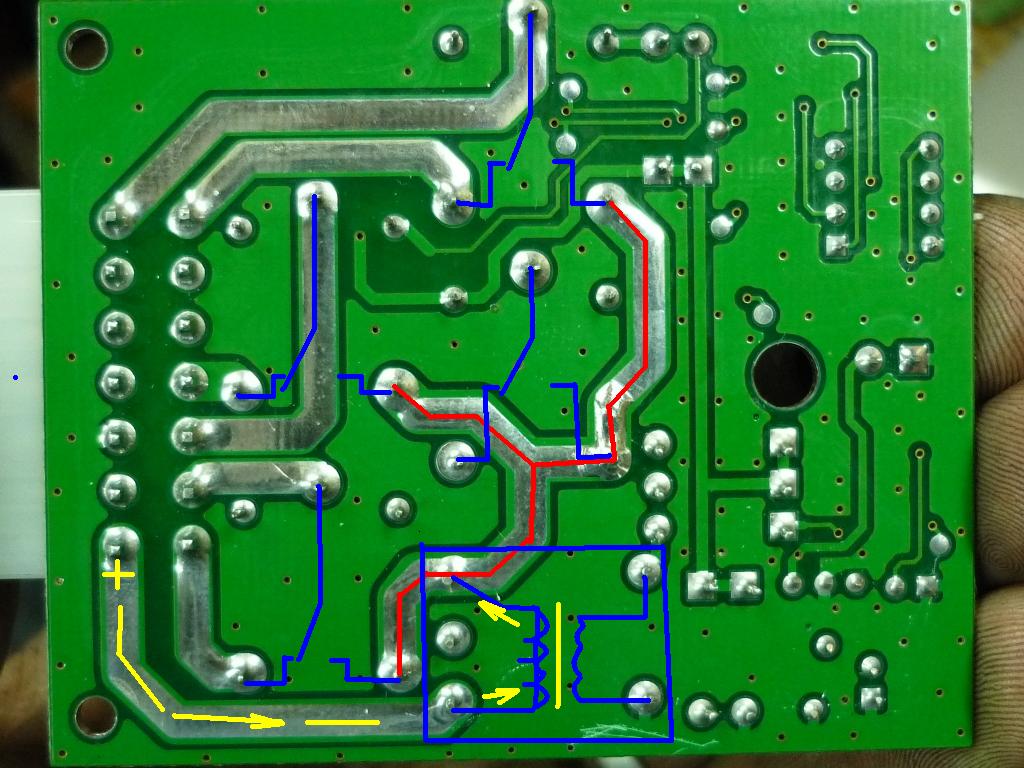

Вот на твоей картинке накидал путь прохождения тока, чёрный кубик около реле это похоже трансформатор тока, а вот как обмотки и выпрямитель подключены надо смотреть на месте, лучше осциллографом.

Присоединённое изображение (нажмите для увеличения)

[Геннадий22]

Спасибо за помощь

[Stoian]

Немножко дополню.
Здесь ничего кроме проверки питание проца не сделаешь. Если там есть +5в. можно только замена. Етот ,,С" одноразовь!. Прошивка вряд ли незащищена, не скинешь. Если там собака порь!та, только производитель можеть послать тебе прошитой проц...
А если питание в порядок, на пишущий осцил можно проследит наличие сигнала к управляющим транзюков. Дерзай

[Геннадий22]

Stoian с осцилом тоже пока проблема я только год дома работаю поэтому с инструментом напряг

[Stoian]

Ну, нечего сказать. Без инструмента, остало только плунут на пальца и проследить ветер откуда дует. Хоть звуковой осцил нету? А напряжение по проца замерил?

[feuodor]

Стоян, +100!
Денкисан был прав - микруха управляет по шумам ЭД.

[Геннадий22]

Так спокойно Москва тоже не сразу строилась
