двигатель отопителя

Так уж случилось,при замене втулок моторчика отопителя оборвал коллектор на 12 ламелей и не имея ни малейшего представления о методе перемотки решил перемотать.Вот уже потерял 3 часа всё чушь какая то получается Я уже и рабочие поразматывал ничего понять не могу Прошу помощь форума.Намотка идет с1 в6 по 7витков ,но так всего 2 раза а потом начинается вторым проводом потом опять первым. В общем потерялся я.

Ловите Уважаемый. Бог в помощь.
http://icark.narod.ru/autoelectr/motor.htm

Спасибо автомеханик у меня копия как на фото.

Рад был помочь.
Раньше занимался, но пока не решу вопрос восстановления коллекторов и стабильных поставок втулок,делать ничего не буду.
Кстати. Ты втулки какие ставишь и где берешь?
Можно в личку и об успехах перемотки.

Ув автомеханик Конечно же я мотать не буду это дело професионалов мне дешевле оплатить перемотку,но было чертовски интересно с 8-0до 12-00 ночи разгадывать эту головоломку.Я так вошёл в азарт,что размотал несколько ,,здоровых,.якорей Втулки беру на авторынке по 10 грн. за штуку

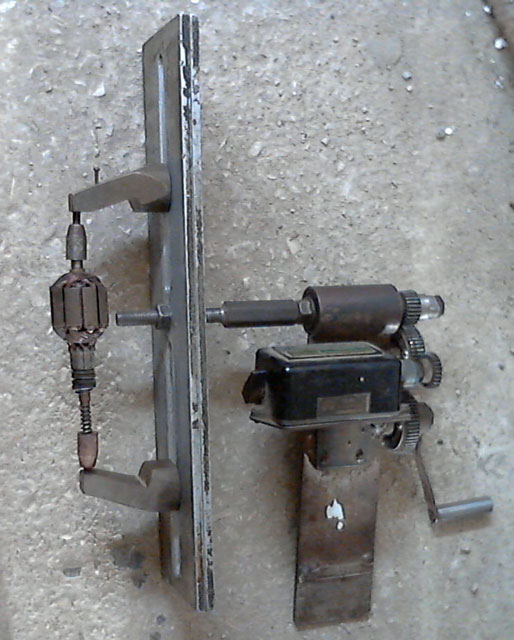

Приспособление для этого,со счётчиком.

Присоединённое изображение (нажмите для увеличения)

Эмир,,а счётчик случайно не с киноустановки ? Очень похож.
Один оборот,один виток так сказать.
Приспособа зажимается в тесы ? А для статоров на то же ставятся по шаблоны другие ,до четверных обмоток.

Не знаю, на заводе брал.Они поступали отдельно в упаковках.

Верно.

Тоже верно.Есть тройные,есть четверные.

Спасибо.Змир за ликбез,я отдал в перемотку,ещё не вернули клиент мёрзнет,но не злится.
