Опять, это Valeo, Назначение выводов "DFM"и"FR" на реле.

Подписка на тему | Сообщить другу | Версия для печати

автомеханик	Дата 9.02.2012 - 20:38
Тирасполь Профиль Группа: Старики Сообщений: 1309 Пользователь №: 11493 На форуме с: 4.08.2008 Имеет предупреждений: (0%)	Удалено лично. Это сообщение отредактировал автомеханик - 3.03.2012 - 03:02

vocod	Дата 9.02.2012 - 22:41
Николаев Профиль Группа: Помощники Сообщений: 144 Пользователь №: 14101 На форуме с: 1.05.2009 Имеет предупреждений: (0%)	FR (Field Resistor) - выход для контроля нагрузки на генератор блоком управления двигателем DFM (Dummy Field Mode) - то же, что и "FR"

Дата 10.02.2012 - 10:24

Одесса

Профиль
Группа:
Сообщений:
Пользователь №:
На форуме с: --

Имеет предупреждений:
(0%)

Цитата (vocod @ 9.02.2012 - 22:41)

FR (Field Resistor) - выход для контроля нагрузки на генератор блоком управления двигателем
DFM (Dummy Field Mode) - то же, что и "FR"

Немного поправлю:
DFM - Digital Field Monitor
FR - Field Report
У вас записи 6-ти летней давности с ошибками толкования аббревиатуры, сейчас они исправлены.

колдун	Дата 10.02.2012 - 18:08
Победитель голосования "Самый полезный участник 2014г." Переславль Залесский Профиль Группа: Старики Сообщений: 2934 Пользователь №: 10871 На форуме с: 11.04.2008 Имеет предупреждений: (0%)	Немного поправлю: DFM - Digital Field Monitor FR - Field Report У вас записи 6-ти летней давности с ошибками толкования аббревиатуры, сейчас они исправлены. И как увидеть это исправление?

Дата 10.02.2012 - 20:27

Одесса

Профиль
Группа:
Сообщений:
Пользователь №:
На форуме с: --

Имеет предупреждений:
(0%)

Цитата (колдун @ 10.02.2012 - 18:08)

...И как увидеть это исправление?

на моем сайте, конечно...

vocod

Дата 12.02.2012 - 22:11

Николаев

Профиль
Группа: Помощники
Сообщений: 144
Пользователь №: 14101
На форуме с: 1.05.2009

Имеет предупреждений:
(0%)

Цитата (autonica @ 10.02.2012 - 11:24)

У вас записи 6-ти летней давности с ошибками толкования аббревиатуры, сейчас они исправлены.

спасибо за уточнения

andr9621

Дата 12.02.2012 - 22:50

Украина, Киев

Профиль
Группа: Помощники
Сообщений: 246
Пользователь №: 10889
На форуме с: 14.04.2008

Имеет предупреждений:
(0%)

Цитата (автомеханик @ 10.02.2012 - 01:29)

...Поясните пожалуйста-каковы формы этих сигналов и чем они управляют?...

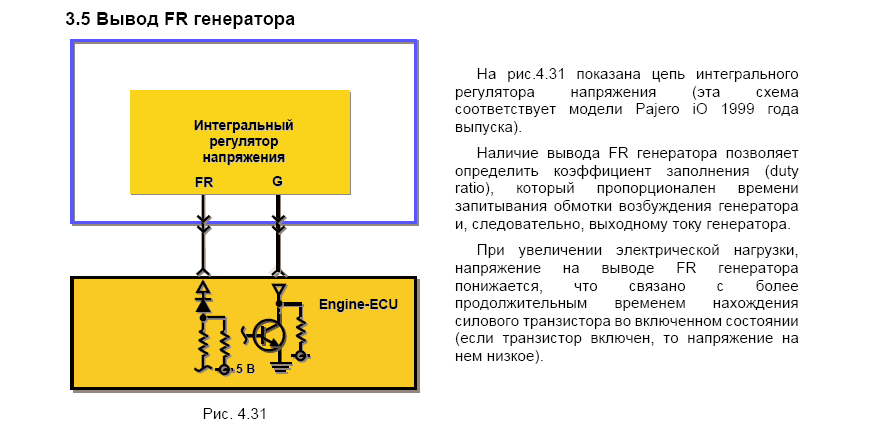

По выводу FR есть такая информация:

Присоединённое изображение (нажмите для увеличения)

andr9621	Дата 12.02.2012 - 22:50

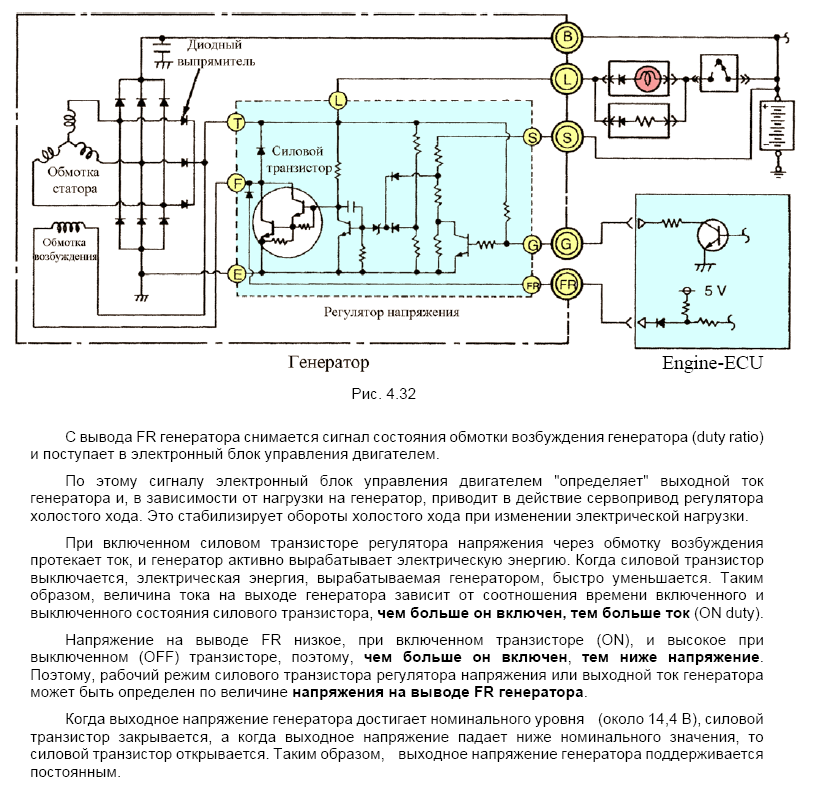

Украина, Киев Профиль Группа: Помощники Сообщений: 246 Пользователь №: 10889 На форуме с: 14.04.2008 Имеет предупреждений: (0%)	И еще кусочек. Присоединённое изображение (нажмите для увеличения)

колдун	Дата 13.02.2012 - 17:50
Победитель голосования "Самый полезный участник 2014г." Переславль Залесский Профиль Группа: Старики Сообщений: 2934 Пользователь №: 10871 На форуме с: 11.04.2008 Имеет предупреждений: (0%)	DFM Как работает, по FR понятно.

колдун

Дата 18.02.2012 - 15:51

Победитель голосования "Самый полезный участник 2014г."

Переславль Залесский

Профиль
Группа: Старики
Сообщений: 2934
Пользователь №: 10871
На форуме с: 11.04.2008

Имеет предупреждений:
(0%)

Цитата (автомеханик @ 15.02.2012 - 04:00)

Извиняюсь ,что тему похожую открыл.
Спасибо AUTONICA,все уже объяснил 11.12.2011

Цитата

FR, DFM, M, LI - это хоть и называется по-разному, но смысл один и тотже. Различие их может быть в следующем:
---в частоте сигнала и это никоим образом не влияет на информационное содержание, т.к. информация заложена в коэффициенте заполнения ШИМ-сигнала.
---в способе представления информации, а именно какому уровню сигнала соответствует включенное состояние регулятора: близким к нулю или к напряжению питания. Чаще это напряжение близкое к нулю, но есть и обратное, например, FORD с терминалами FR-SIG-A.

Я конечно дико извиняюсь, но меня давно уже не устраивает объяснения типа, как - то, и я так считаю конкретных вещей. Мне AUTONICA не объяснил ни чего. Я считаю это детский лепет. Покажи осцилограммы и объясни в чём разность, тем более что продаёшь оборудование и т.д.

колдун

Дата 18.02.2012 - 16:56

Цитата (автомеханик @ 18.02.2012 - 18:41)

Володя,этот человек привык брать,а не отдавать.
А если и отдавать, то строго дозировано

Цитата

на моем сайте, конечно...

И на этом спасибо.
Сейчас,когда запущу PG и стенд попробую снять осцилки и выложить.

я ему сочувствую, ждём.
