Управляющий провод., подскажите схему.

Да схема MEGABYTE наверно самая удачная здесь..... НО мне интересно, а как будет двигатся зеркало? если при минусе и при плюсе, на упровляющем проводе, срабатывают два реле то тогда где лево а где право будет?

Простите, а чем удачная? Независимо от полярности управления будут включаться эти два реле. А вариант Генадия, при правильном включении диодов даст нужный результат. Поставить два 5-ти контактных реле и на выходе имеем реверсивное напряжение для управления мотором зеркала.

Может там и реле не нужны а использовать пару кнопок?

Присоединённое изображение

и так читаю тех задание

по этому тех заданию все правильно.

Каждому транзистору по обмотке реле.

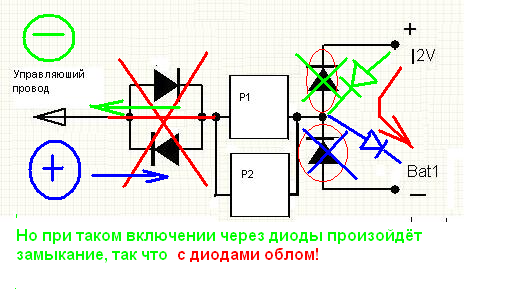

В схеме с диодами ничего не будет работать в таком варианте. Два встречно-параллельных диода слева - это бесполезная цепочка, а диоды справа как не подключай они по техзаданию не работают. Не совсем понятен алгоритм того что заказчик хочет обойти , а без чёткого ТЗ и решение искать - только гадать и исправлять. Поэтому и написал, что у MEGABYTE с двумя комплементарными транзисторами минимальный оптимум- ничего лишнего, только вот с последовательным соединением обмоток реле не понятно. в ТЗ про 6 вольт не нашёл. один КТ814 один КТ815 три резистора и спокойно будет работать даже с обычными реле, не говоря уже о реле от сигналок для монтажа на печатный монтаж. для них и пара КТ3102-3107 достаточно. С современными МОSFETами ещё чётче работать будет, но это при наличии хорошего радиорынка под боком. С кнопками на индуктивную нагрузку надо довольно мощные кнопки, иначе подгорать будут.

Присоединённое изображение (нажмите для увеличения)

Всем откликнувшимся спасибо за помощь. Сегодня к сожалению не было возможности разбираться с предложенными схемами, поэтому реализовал свою:

Зеркало теперь работает как надо. Естественно косяк с постоянным потреблением тока остался.
Изучал сейчас схему предложенную MEGABYTE, и у меня возник вопросик. Сразу скажу, что в электронике я еще тот специалист, поэтому если не сложно, то объясните, какую функцию в данной схеме выполняют сопротивления 10K?

Это сообщение отредактировал stasik07 - 25.02.2012 - 22:25

Транзисторы при отсутствии управляющего плюса или минуса должны быть заперты, т.е база должна иметь подтяжку к напряжению эмиттера как раз 10 колоОмники и подтягивают бызы, каждую к своему эмиттеру. появление плюса или минуса открывает один из транзисторов, а 1 килоомник защищает базы ограничивая ток. Если применить полевые (MOSFET) транзисторы то резисторы можно поставить в 10-20 раз более высокоомные, полевики должны тоже быть комплементарные: - один с Р, другой с N каналом. Такие можно найти на компьютерных платах. Только вот с обозначениями у них сложновато, места на корпусах мало у SMD элементов , поэтому используется кодирование. Если надо подсказать, какие марки и какие обозначения- пиши , подскажем. Но если устраивает нынешний вариант , то с электроникой без навыков - лишние хлопоты. Кстати на Лексусах некоторые силовые реле уже на полевиках, минимальные потери по напряжению, и мощность управления в сотни раз меньше. Ресурс в сотни раз больше.

А что означает "база должна иметь подтяжку к напряжению эмиттера"? Что произойдет если контакт базы будет болтаться в воздухе, а на контакте эмиттера будет маса, т.е другими словами, что произойдет если эти сопротивления убрать? Транзистор откроется?

Это сообщение отредактировал stasik07 - 25.02.2012 - 23:41

stasik07 извени,но твоя схема такая же рабочая, как и моя.
Если твоя рабочая-перепиши условия алгоритма

Еще раз. Есть регулятор положения зеркала(4 положения:вверх, вниз, вправо, влево) от него идет управляющий провод. Когда регулятор находится в положении вверх или вниз на управляющем проводе ничего нет. Когда регулятор находится в положении влево на управляющем проводе появляется +12, когда регулятор находится в положении вправо на управляющем проводе появляется масса.
Управляющий провод должен активировать два реле. Когда на управляющем проводе ничего нет реле должны бездействовать, когда же на управляющем проводе появляется +12 или масса эти реле должны срабатывать, т.е. реле должны срабатывать и от +12 и от массы.
Моя схема работает, но в ней проблема постоянного потребления тока вот на этом участке:

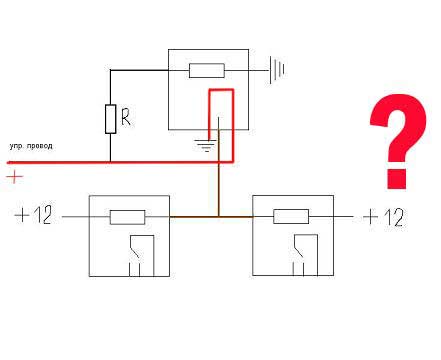

Поменяй местами нижние по твой схеме реле и посмотри,что получиться?

Если на упр. будет плюс,что тогда?

Присоединённое изображение

...Пардон нет глюканул ... повтор...

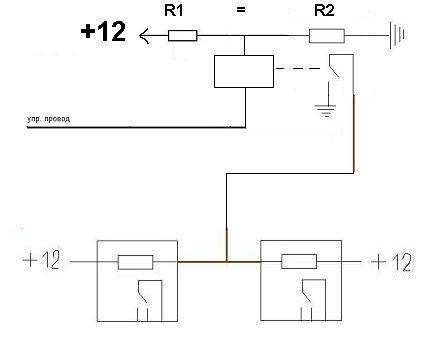

Тогда лучше эта схемка , резюки подбираются по току включения реле ... не забывай реле должно быть на 6 вольт.

Присоединённое изображение
