Управляющий провод., подскажите схему.

Проглядел, базы то соединены вместе, в этом случае без гальванической развязки работать будет не правильно! На базах получаем примерно половину питания, базы надо развязывать, не будет таким образом работать, маху дал, не проанализировал внимательно!

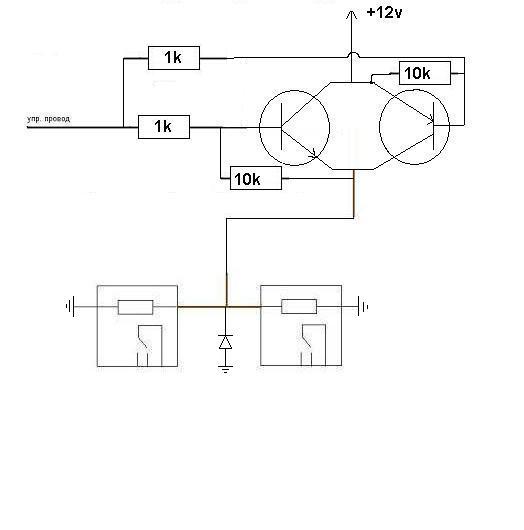

Вот так?...
В крайнем случае можно "поигратся" с десятикилоомниками ... уменьшить чуток , транзюки свё равно " с нуля" не открываются...

Присоединённое изображение (нажмите для увеличения)

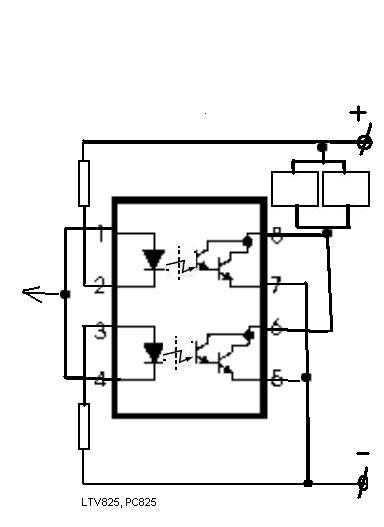

Или так:

Присоединённое изображение (нажмите для увеличения)

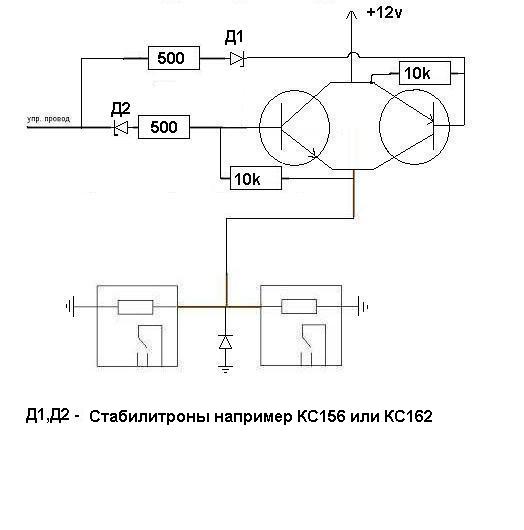

Или так:

Присоединённое изображение (нажмите для увеличения)

сработает верхнее реле


Это сообщение отредактировал stasik07 - 26.02.2012 - 19:24

Еще раз всем спасибо, наверное оставлю свою схему, что то не очень хочется эксперементировать с транзисторами и подбирать сопротивления.

Если разрешите, задам еще пару вопросов, просто для общего развития так сказать.

Для чего необходимо связывать эмиттер и базу через сопротивления, что означает "база должна иметь подтяжку к напряжению эмиттера"?

Что произойдет если на коллектор и эмиттор транзистора подать напряжение, а базу оставить пустой?

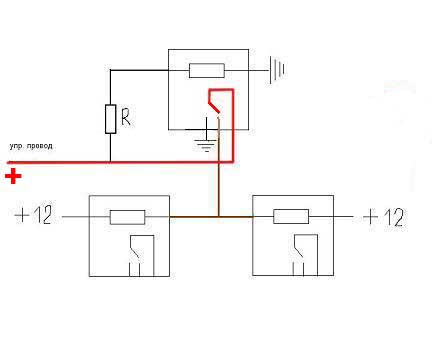

сработает верхнее реле

И плюс замкнёт на массу. Произойдёт КЗ.Я же выделил красным.

Или схема не совсем правильная?

Наверное нужно досканально разобраться,чтобы не пришлось эксперементировать с другими узлами электрооборудования.

МОЖНО ПОДОБРАТЬ ГОТОВОЕ http://www.ebay.com/sch/?_from=R40&_trksid...-All-Categories
http://forum.rcdesign.ru/f110/thread181617.html

Принцип работы и использование на схемотехническом уровне -- см. любой учебник по электронике. напр. Гусев "Электроника".
На внутреннем уровне хорошо описано в Росадо "Физическая электроника и микроэлектроника, Зи "Физика п/п приборов".
На технологическом уровне (как их на самом деле реализуют в микросхемах и как дискретные элементы) -- есть очень хорошая книга: Коледов "Технология и конструкции микросхем".

Ещё один вариант,поставить два дополнительных реле.При упр. плюсе включается одно реле ,при упр. минусе другое.Оба реле подают на нижние плюс или минус,это как вам удобно.Если на упр. ничего нет (ни плюса, ни минуса),то дополнительные реле выключены,и на нижние ничего не подаётся.

сработает верхнее реле

И плюс замкнёт на массу. Произойдёт КЗ.Я же выделил красным.<div align="left"></div>Или схема не совсем правильная?

верхнее реле не 4-контактное, а 5-контактное:

Наверное нужно досканально разобраться,чтобы не пришлось эксперементировать с другими узлами электрооборудования.

МОЖНО ПОДОБРАТЬ ГОТОВОЕ http://www.ebay.com/sch/?_from=R40&_trksid...-All-Categories
http://forum.rcdesign.ru/f110/thread181617.html

Принцип работы и использование на схемотехническом уровне -- см. любой учебник по электронике. напр. Гусев "Электроника".
На внутреннем уровне хорошо описано в Росадо "Физическая электроника и микроэлектроника, Зи "Физика п/п приборов".
На технологическом уровне (как их на самом деле реализуют в микросхемах и как дискретные элементы) -- есть очень хорошая книга: Коледов "Технология и конструкции микросхем".

Спасибо, буду разбираться.

stasik07, попробуйте в Вашей последней схеме вместо резистора использовать динистор, или тиристор. Не факт что поможет, но попробовать стоит.

Это я знаю.

В этой схеме нижние реле будут выключены.А по вашему техзаданию они должны быть включены.

Присоединённое изображение

Это я знаю.<div align="left"></div>В этой схеме нижние реле будут выключены.А по вашему техзаданию они должны быть включены.

Так когда на управляющем проводе появится +, сработает верхнее 5-контактное реле, оно замкнет свои контакты 87 и 30, и на два нижних реле пойдет масса, они сработают.


Это сообщение отредактировал stasik07 - 27.02.2012 - 16:07

Прошу прощения, в схеме конечно же ошибка, имелось ввиду вот это:
