Прерыватель стеклоочистителя заднего стекла, Организовать прерывистый режим дворника

Это электродвигатель омывателя ветрового стекла.На десятках, у подрулевого переключателя,много положений.Одно для омывателя,не фиксированное.

Как работает многофункциональный включатель на вашей схеме ,не пойму. Но на нём есть уже включение омывателя.

Судя по схеме с десятки,это реле 524.3747.

Многофункциональный переключатель ("крутилка") ничего особенного из себя не представляет - то же, что и крутилка света, только на 3 положения:

1 положение (фиксируемое) - OFF

2 положение (фиксируемое) - ON (включен дворник постоянно)

3 положение (нефиксируемое, подпружиненное) - ON омывателя+три взмаха щетки. Сколько будешь держать в этом режиме, столько и будет лить омыватель, но после отпускания крутилки щетка сделает ровно три взмаха.

Где находится эта регулировка? Если прямо на реле,то скорее всего это то-же самое что и 524.3747.

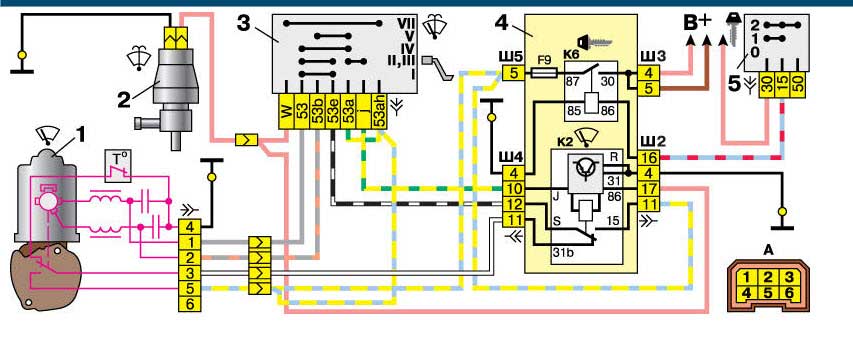

Вот схема с десятки.

Присоединённое изображение (нажмите для увеличения)

оно программируется длительностью первого включения переключателя.... если мне не изменяет память - включил , выждал паузу которая нужна до следующего срабатывания, выключил и снова включил... щётки будут работать с тем интервалом , который был выдержан при первом включении... а в остальном обычное девятое реле....

Задачка вроде бы простая, НО, реле 723.3777 как мне кажется не подойдет (или я неправильно понимаю работу переключателе в самом моторедукторе) поэтому давать советы или рисовать схемы можно только после того как пощупаем руками сам моторедуктор. Ну или по схеме Шамиля, но даже так нужно пробовать, экспериментировать. Все это ИМХО.

В выходные обязательно попробую.
Спасибо.

Одно не пойму.А если ,в дороге, надо будет чтобы стеклоочиститель работал постоянно,если он не будет успевать чистить стекло,что тогда делать?

Ведь этого тоже не будет.

Вот первый набросок, для реле с десятки.Без регулировки паузы.

Попробовал по этой схеме... Ни фига! Предохранитель сгорел... Перепроверять и пробовать больше не стал - не хватило времени...
Жаль...

Не все читают раздел "Помощи", учитывая менталитет просящих. Если бы мне очень нужно было готовое решение, то я бы разместил свой вопрос здесь: http://autodevice.ru/forum/index.php?showforum=78
А раз хотите халяву, то довольствуйтесь тем что подают, и не ворчите.

Не все читают раздел "Помощи", учитывая менталитет просящих. Если бы мне очень нужно было готовое решение, то я бы разместил свой вопрос здесь: http://autodevice.ru/forum/index.php?showforum=78
А раз хотите халяву, то довольствуйтесь тем что подают, и не ворчите.

Знакомо: в таком состоянии люди бывают либо с похмелья и деньги кончились, либо баба не дала, либо шеф пистон вставил. Сейчас Великий Пост - злиться грех. И по-моему, кроме Вас, здесь слово "халява" никто не произносил...

Это сообщение отредактировал fedora - 3.03.2012 - 22:21

Да не только, кто на что способен,раньше тоже "изобретал-совершенствовал" но сейчас своя иномарка,10 лет авто и в нём не ступала нога человека,всё заводское,девственное и не поверите,просто жалко к ней с ножом подойти(хотя сам автоэлектрик),до того после колхоза посмотриш и одна мысль,как до такого состояния можно довести проводку авто,которая не изнашивается физически !
Поэтому в такого типа темы уже даже не вникаю ! Авто жалко.

Я за тюнинг,но только красиво исполненный,качественно и оправдающий цели ,а не просто хАчу!

Ещё раз просмотрел свою схему.Замыкать не должен.
Как не крути,всё идёт через электродвигатель.
Проверьте ещё раз.
И пожалуйста,ведите себя скромнее.
Говорить гадости много ума не надо!

Не все читают раздел "Помощи", учитывая менталитет просящих. Если бы мне очень нужно было готовое решение, то я бы разместил свой вопрос здесь: http://autodevice.ru/forum/index.php?showforum=78
А раз хотите халяву, то довольствуйтесь тем что подают, и не ворчите.

Знакомо: в таком состоянии люди бывают либо с похмелья и деньги кончились, либо баба не дала, либо шеф пистон вставил. Сейчас Великий Пост - злиться грех. И по-моему, кроме Вас, здесь слово "халява" никто не произносил...

поржал... однако смело...
давайте по колхозному, раз уж по схемам не бельмес
сколько проводов приходит на электромотор заднего стеклоочистителя?
какая расцветка?
что приходит , и на какой провод при выключенном стеклоочистителе и включенном зажигании?
................................................. при включенном зажигании и включенном стеклоочистителе?
осилите это? не вижу более действенного способа обьяснить человеку далёкому от этой професси как и что сделать, а уж тем более давать схемы....

У Вас под боком, в Ростове, много классных специалистов, которые горят желанием Вам помочь, тем более что, судя по стоимости автомобиля, хозяин вполне платежеспособный.
Удачи!
