ВАЗ2110, Неработает Ц.З.

[raimarina]

Всем привет.Не пойму пробелы в схемах или знаниях?Ре работает центральный замок и все замки дверей.Ищу за блоком предохранитель---нет.Из Ш1(3)+вышел до блока управления замками не дошёл предохранителя нет

Присоединённое изображение (нажмите для увеличения)

[raimarina]

Пришлось по проводу.И каково удивление.С Ш1(3) опять в блокШ2(2) и с Ш2(15) на блок управления.Ш2(2) -Ш2(15)это 10-ый предохранитель.А на нём резерв.Как это?

[Vasilii]

Просто делают так,и мне схемы ни разу не попадалось чтобы было указано что пред.в МБ(всегда рисуют отдельно почему то) ,а авто попадались такие и не раз.

[raimarina]

Так получается ,что в следующий раз и резервные в блоке проверять нужно?

[Vasilii]

А он там один резервный,получается да,его смотреть первым делом,если цел,то дальше искать и смотреть тот,который может стоять в "свободном плавании",а что поделать

[dopstop]

Да просто к десяткам существует множество схем , в зависимости от конплектации и года.
Сначала за Ц.З. отвечал бочёнок спрятанный за монтажником , потом предохранитель внесли в монтажный блок.

[raimarina]

Александр скиньте схему.
В салоне лежало рук по эксплуатации 10-резерв(книжка шла вместе с ав-лем)Владелец бы не догадался

[dopstop]

В своё время потратил кучу сил и времени на поиск в сети хорошей схемы на приору . Сейчас час искал на десятку. Она есть , но только если ношлёшь свой номер телефона, заплатишь или просто зарегистрируешься. Не хочу этого делать.
У меня в распоряжении она итак есть Автосфера 2005г выпуска.
Есть ещё плохая камера в телефоне.
Своими словами:

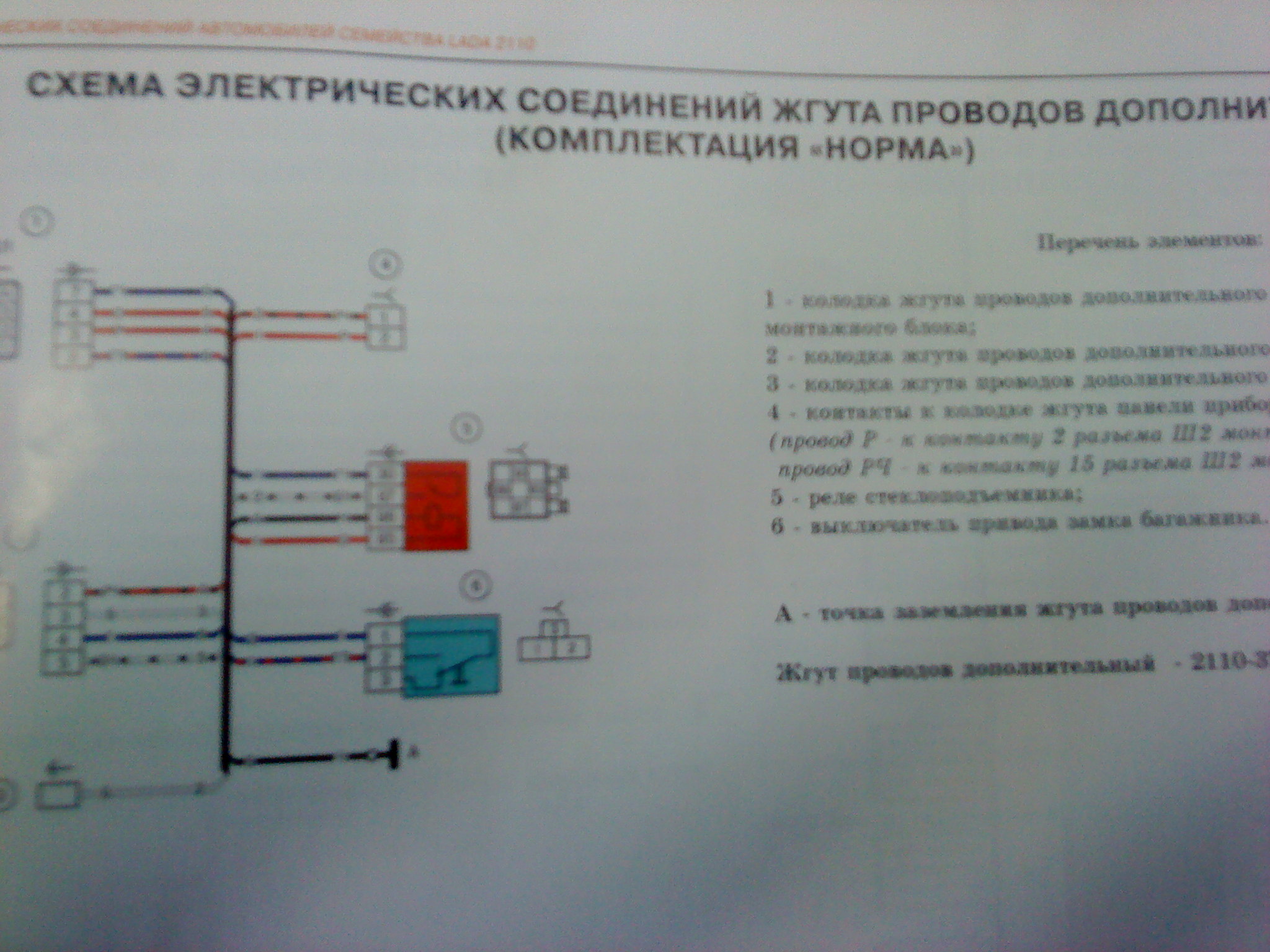

1 Жгут проводов боковых дверей плюс от интерфейса идёт к колодке жгута дополнительного - цвет красный(P).
2 Жгут дополнительный - цвет провода уже красно чёрный (Р/Ч) - идёт к двойной колодке панели приборов. А от туда в монтажный блок 15 контакт разъёма ш2.

В общем через 3 жгута...

Присоединённое изображение (нажмите для увеличения)

[raimarina]

спасибо,dopstop,попытаюсь и я найти комплектацию ,,Норма,,
