Диагностика генератора осциллографом, Применение осцилла при диагностике

https://youtu.be/C98PrP5CZt4

https://youtu.be/7-aJ3yRdN9M вот скажите куда все это он подключает только своими словами ? я так понимаю к контакту №0 силовому , что б увидеть осцилограммы ?

Валера все рассказал в первой части. https://youtu.be/C98PrP5CZt4
Своими словами: осциллограф к выходу генератора и массы генератора,проверка при отключенном АКБ

fires Какие генераторы вы собираетесь проверять? Как вы собираетесь проверять генераторы с входом (LIN)? Или будете еще для проверки снимать родной РН и ставить свой реализованный по обычной схеме (L)? Да даже если у вас есть прибор на подобие ARCа, смысл в такой проверке какой? По любому ремонт генератора, по крайней мере у меня, начинается с замены подшипников,(если конечно не замена щеток) а это вскрытие генератора, и простой лампой+АКБ можно вычислить пробитые или в обрыве диоды.
У меня крайне редко попадались изделия с короткозамкнутыми витками в одной, или нескольких обмотках, и такие статоры по виду были не очень.
Я сам пользовался осциллом ради интереса, потом забросил, времени уходит больше, а толку....только на впечатлительных клиентов, или если диагностировать генератор на автомобиле, но на современных иномарках это проблематично, как раз из-за наличия навороченных РН, я бы не рискнул отсоединять клемму генератора от АКБ с подключенной сигнальной фишкой. Да и проблематично это.

все ребята я примерно понял что по чем , я просто хотел проверить осцилографом , спасибо всем кто пытался мне помочь и подсказал

Странно.У меня на стенде точно такой осцилограф.Никогда не отсоединяю аккумулятор от работающего генератора ни на машине ни на стенде.И вижу такие же осцилограммы.В видео упущена осцилограмма и самая сложная для диагностирования неисправность:межвитковое замыкание в обмотке статора.Предполагаю,что если бы во время запуска генератора на видео с аккумулятором,когда вроде на осцилограмме была почти прямая линия,настроить чувствительность осцилографа,то мы увидили бы такую же осцилограмму и не надо безграмотно отключать аккумулятор от работающего генератора.Единственное что я бы добавил-элементарно удлинить щупы осцилографа.

ну если акум не отсоединять то получается мы снимаем осциллограмму так же и с акума т ,е 12 вольт? Т,Е, я хотел сказать что если не отсоединять клемму то получается все равно куда подключать щупы осцилографа либо к 30 контакту генератора либо к плюсу акума ?

Нет, не так. Провод и соединения имеют сопротивление хоть и небольшое. Даже при идеальном состоянии, на участке между +АКБ и +генератора, на заведённом авто и включенной нагрузке, будет падение напряжения в несколько сотых вольта. А не редко и десятые доли вольта. Поэтому, куда подключать осциллограф, разница есть.

ну в вольтах мож и есть разница, а в осциллограмме будет разница ?

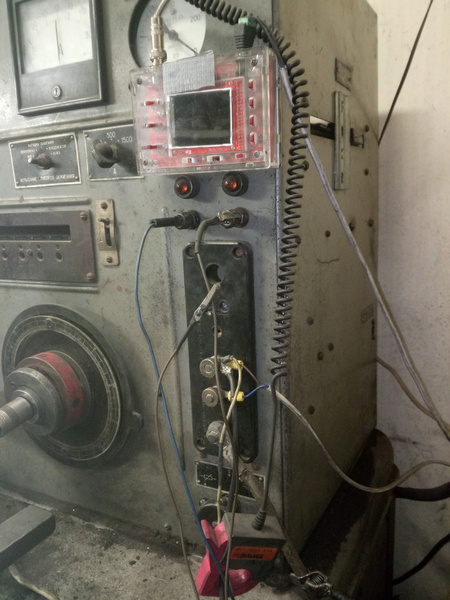

Вот так

Присоединённое изображение (нажмите для увеличения)

А на осциллограмме что отображается?
Причём не только вольты, но и миливольты хорошо видно.
На АКБ линия будет гораздо ровней. А на генераторе, за счет нескольких милиом провода, пульсации будут на несколько миливольт больше.

В качестве датчика или клещей,что используется?

вот,у меня точно такой же китайский осциллограф, вот с ним я хочу проэксперементировать

Это сообщение отредактировал fires - 2.12.2018 - 16:14

Как эта "штука" называется пр умному выяснил:токовые клещи-адаптер.Кто изготовитель выяснить не смог.

Если нужно увидеть переменную составляющую, то не обязательно дорогой датчик тока или осциллограф с открытым входом. обычный трансформатор тока , или закрытый вход осциллографа. При использовании открытого входа смещения по вертикали будет не достаточно, или сам сигнал не получится сильно растянуть. Взять любой тороидальный трансформатор с обмоткой в 200-1000 витков и на него мотаем 2-10 витков проводом 2-6 мм2, по этому проводу соединяем аккумулятор с выводом В+ генератора и будем видеть только переменную составляющую тока, которую смотрим подключив щупы к вторичной обмоке. Аналогично, если щуп осциллографа с закрытым входом подключить к В+ , то без учёта постоянной составляющей будем видеть только переменную составляющую. Если нет закрытого входа, то просто подключаемся щупом через бумажный или плёночный конденсатор на 1-2 мкф. Если вход DC(открытый) то при высокой чувствительности ( 20-200 мв /деление ) изображение уплывёт за пределы экрана и смещение по вертикали позволит смотреть только при чувствительности ниже 500 мв/дел, тогда значительно сложнее рассмотреть сигнал в десятки милливольт.
