Диагностика генератора осциллографом, Применение осцилла при диагностике

Подписка на тему | Сообщить другу | Версия для печати

fires	Дата 3.12.2018 - 12:53
Белгорд Профиль Группа: Профи Сообщений: 35 Пользователь №: 38539 На форуме с: 5.11.2018 Имеет предупреждений: (0%)	А таким осцилографом можно ли снимать осциллограммы например с форсунок или с клапана продувки адсорбера? слышал что при работе на катушке возникает ЭДС до 80 вольт , ПРАВДА ЛИ? а этот китайский осциллограф до 50 вольт ? если что можно же применить делитель напряжения?

leksbyt	Дата 3.12.2018 - 13:34
Россия Профиль Группа: Старики Сообщений: 1069 Пользователь №: 21762 На форуме с: 30.10.2011 Имеет предупреждений: (0%)	Можно,только не увлекайся,а то вообще ничего не увидишь.

Эмир

Дата 14.02.2019 - 15:54

Крым

Профиль
Группа: Старики
Сообщений: 804
Пользователь №: 15006
На форуме с: 13.09.2009

Имеет предупреждений:
(0%)

Цитата (Василич @ 28.11.2018 - 13:09)

У меня на самодельном стенде стоит лучевой осцилограф,подключен плюсовой щуп к 30(В+)минусовой к корпусу,каждый день наблюдаю по несколько раз такие картинки

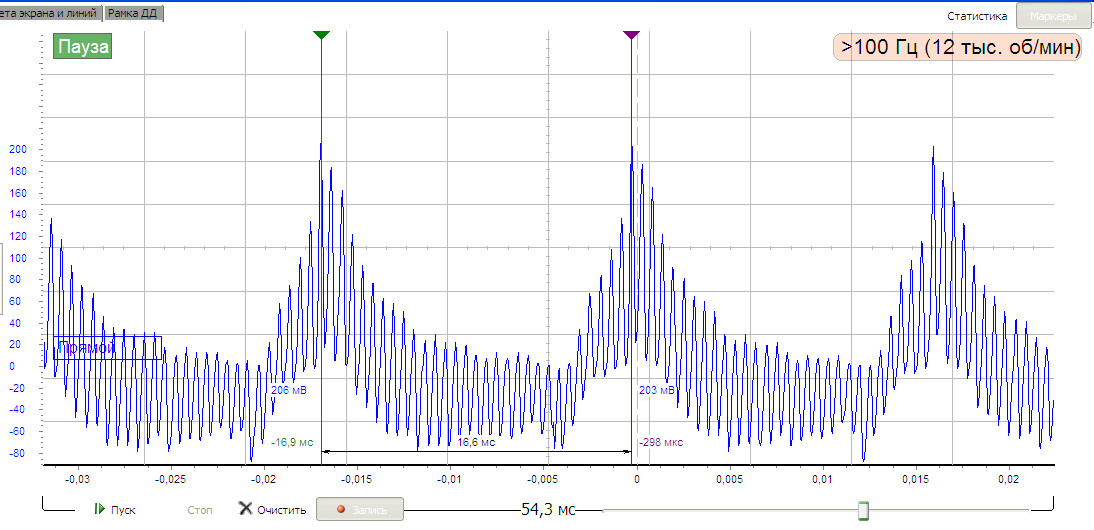

Осциллограмма генератора ВАЗ-2110 на самодельном стенде, аккумулятор подключен.
Нагрузка 20 Ампер.
Осциллограф DiSco.
Осциллограмма снята щупами с силового болта генератора "В+".

Присоединённое изображение (нажмите для увеличения)

Эмир	Дата 14.02.2019 - 15:55
Крым Профиль Группа: Старики Сообщений: 804 Пользователь №: 15006 На форуме с: 13.09.2009 Имеет предупреждений: (0%)	Всё тоже самое. Генератор ВАЗ-2110. Нагрузка 20 Ампер. Осциллограмма снята индуктивным датчиком-линейкой. Датчик-линейку,просто,поднёс к клемме аккумулятора. Не имеет значение к плюсу или минусу. Присоединённое изображение (нажмите для увеличения)

Эмир	Дата 14.02.2019 - 15:56
Крым Профиль Группа: Старики Сообщений: 804 Пользователь №: 15006 На форуме с: 13.09.2009 Имеет предупреждений: (0%)	А эта осциллограмма снята клещами переменного тока Ц4501. Присоединённое изображение (нажмите для увеличения)

Эмир	Дата 14.02.2019 - 15:58
Крым Профиль Группа: Старики Сообщений: 804 Пользователь №: 15006 На форуме с: 13.09.2009 Имеет предупреждений: (0%)	Та же самая осциллограмма клещами переменного тока, только немного сжатая. На осциллограмме видна работа реле регулятора. Присоединённое изображение (нажмите для увеличения)

naik23	Дата 19.02.2020 - 21:32

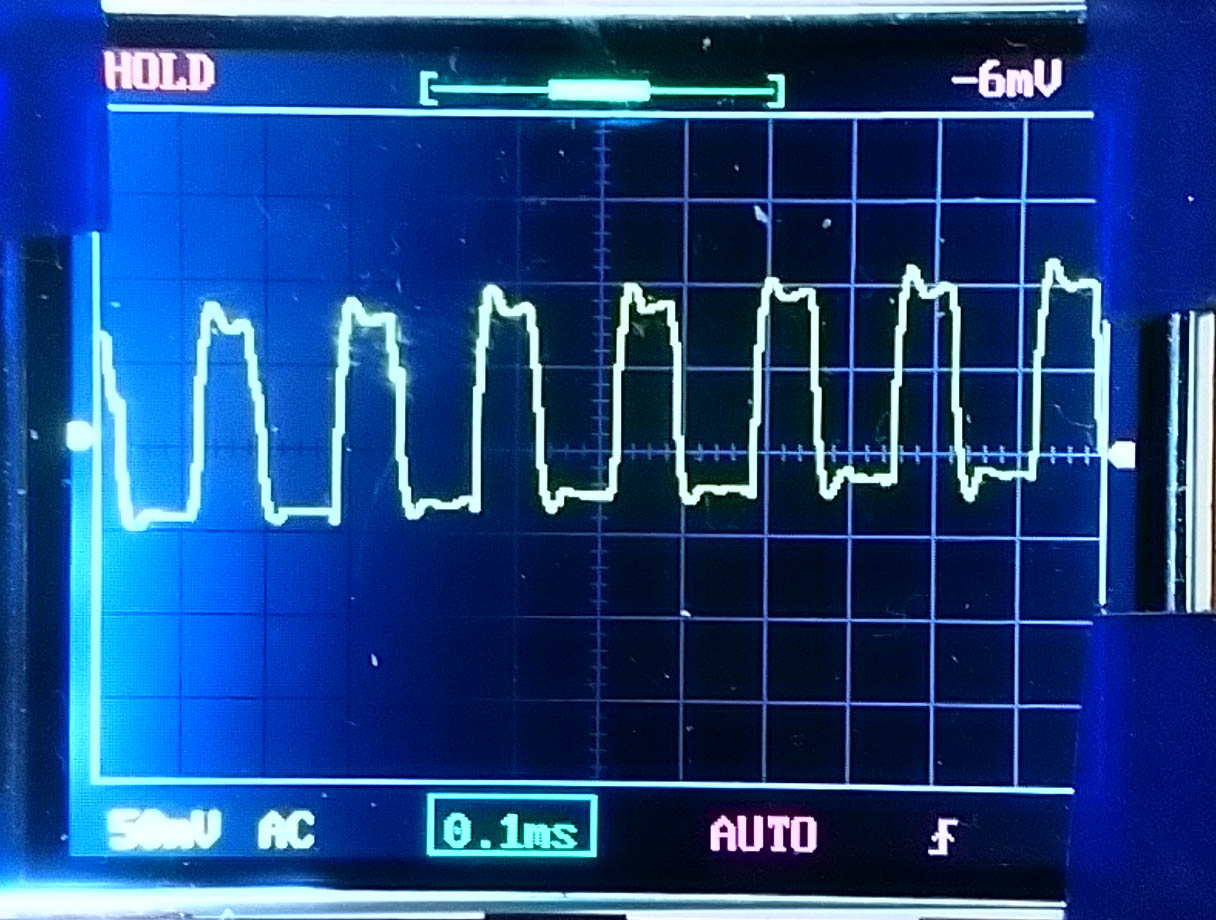

ХМАО Урай Профиль Группа: Старики Сообщений: 862 Пользователь №: 17132 На форуме с: 2.05.2010 Имеет предупреждений: (0%)	Уважаемые форумчане,что Вы можете сказать по этой осциллограмме.Снята индуктивным датчиком с аккумулятора.Осциллограф DSO 138. Присоединённое изображение (нажмите для увеличения)
