проточка токосьемных колец, приспособление для проточки

хорошая наверно штука )))) только оригинал 18-19 тыщ стоит...

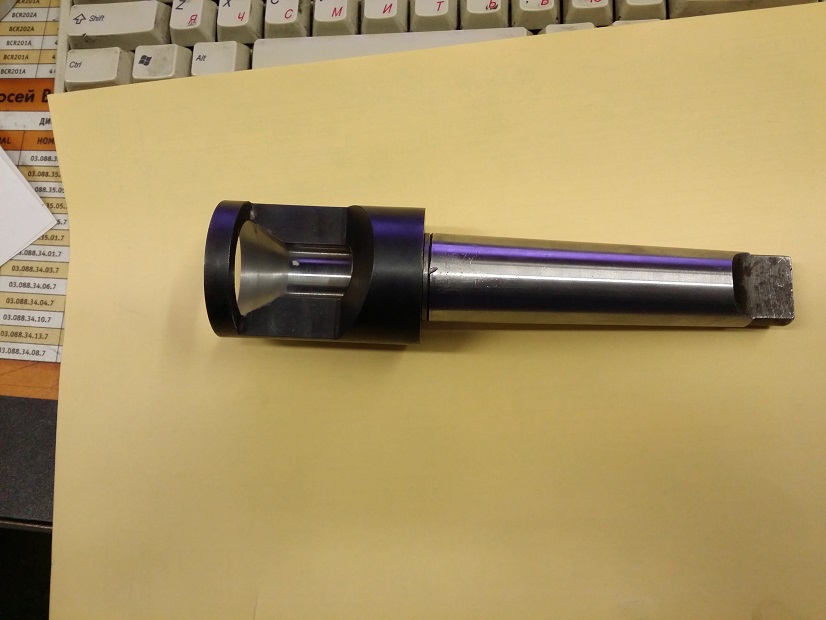

заказал токарю, мне сделал. попробую как в работе могу отписаться о результатах

Присоединённое изображение (нажмите для увеличения)

С нетерпением ждем !!

Ребята, может я чё не допонимаю, но не проще ли просто поменять кольца ?....

http://autodevice.ru/forum/index.php?showt...ndpost&p=108500

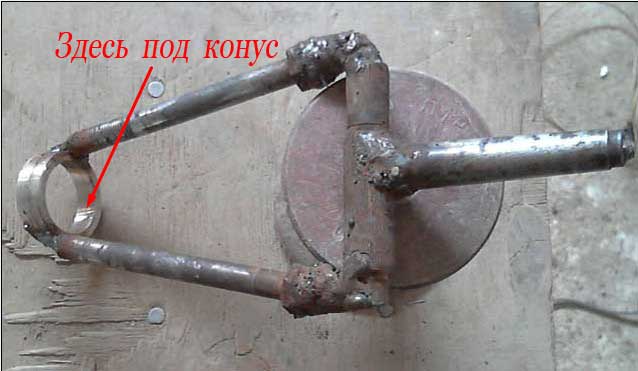

Знаю что не красиво. Сделан на скорую руку, времени не было. Думал потом доделаю. Но, то что сделано "временно", обычно остаётся на "постоянно".
Пользуюсь более года , может уже два.

Присоединённое изображение (нажмите для увеличения)

jin850 получилось ли воспользоваться данной приспособой? как впечатление?

Отличная идея! Обязательно повторю. И места хватает, чтобы шлифануть, хоть напильником, хоть наждачкой. Внешний вид приспособления у меня тоже на последнем месте, главное-функциональность и долговечность.

"Здесь под конус" А если обойму со ступичного конического подшипника или подобного подобрать по конусу под подшипник генератора или это она и есть ?
Вытачивать не нужно и конус уже правильный для центровки,закаленный и т,подобное .

пока не пришлось, руки не дошли как то попробовать, о результатах обязательно отпишусь.

У меня их нету. Подбирать было не с чего.
Я нарисовал размеры, и отдал токарю. Через час, или чуть больше, поехал и забрал готовое кольцо.
Остальное сварил сам.

Эмир, мне не очень понятно, как это крепится. И в бабку и на станину одновременно ? Можно вид сбоку ?

Конус морзе, устанавливается в заднюю бабку. Приспособа Эмира в 20 раз лучше/удобнее чем та которая "дэвайс" При случае надо сделать. А на моей приспособке с регулировками еще как бы изъян есть - нужно строго следить чтобы токарный патрон не дал слабину. Иначе ротор выдавливает от двух установочных подшипников в сторону чуть выше резца. Один раз, в спешке, так новые кольца ухлопал...

Морзе это понятно. Что за "блин" под конструкцией ? При изготовлении как центруют конусное кольцо и морзе ?

Та це ж банка стеклянна То Эмир приспособку, похоже, на стеклянную банку с крышкой положил. Для удобства съемки.

Точно!
Только не банка, а катушка. Пустая катушка. С медным проводом, была когда-то.
Медный провод для перемотки эл. двигателей закончился, а катушка осталась.
Подложил под приспособу, для наглядности. Мне показалось так будет понятней. Фотографировал с помощью веб камеры.

Прямо на токарном станке. Зажимаем в трехкулачковый патрон якорь с подшипником, токосъёмные кольца которого, нам придётся в дальнейшем точить.
К конусу морзе, предварительно привариваем перемычку, из какого нибудь кругляка (или ещё из чего нибудь) , делаем из него букву -Т. Эту перемычку варим не на станке.
Потом , этот конус морзе (или Т) , устанавливаем в заднюю бабку.
Теперь, нам осталось соединить конусное кольцо и конус морзе (или Т).
Я соединил их двумя болтами, то, что первое попалось под руку.
Делается это так:
конусное кольцо надо одеть на подшипник якоря генератора (а якорь генератора, у нас , уже закреплён в трёхкулачковый патрон).
Можно попросить кого нибудь подержать это конусное кольцо, чтобы оно не падало с подшипника, пока мы будем варить.
Подводим заднюю бабку с установленным в ней, конусом морзе (или Т), на нужное нам расстояние ( или на длину болта, в моём случае).
Прихватываем сваркой. Потом снимаем, эту приспособу со станка и аккуратно обвариваем, чтобы не повело.
