Помогите разобраться со схемой

Подписка на тему | Сообщить другу | Версия для печати

alim	Дата 16.04.2012 - 16:17

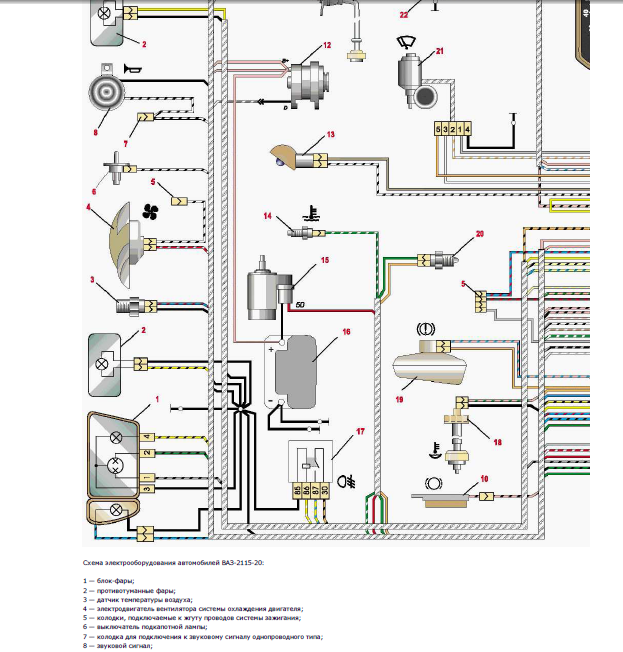

Grozny Профиль Группа: Актив Сообщений: 14 Пользователь №: 19197 На форуме с: 27.12.2010 Имеет предупреждений: (0%)	Приветствую всех! Только недавно начал заниматься электрикой, поэтому не умею нормально читать схемы... Не могу понять, куда подключить разъем, выделил его на схеме. Видно, что он идет от вентилятора, но вентилятор работает исправно, авто ВАЗ 2115 инжекторная. Присоединённое изображение (нажмите для увеличения)

колдун	Дата 16.04.2012 - 17:11
Победитель голосования "Самый полезный участник 2014г." Переславль Залесский Профиль Группа: Старики Сообщений: 2934 Пользователь №: 10871 На форуме с: 11.04.2008 Имеет предупреждений: (0%)	http://cxem.net/avto/electronics/4-72.php читайте

alim

Дата 16.04.2012 - 20:17

Grozny

Профиль
Группа: Актив
Сообщений: 14
Пользователь №: 19197
На форуме с: 27.12.2010

Имеет предупреждений:
(0%)

Цитата (колдун @ 16.04.2012 - 18:11)

http://cxem.net/avto/electronics/4-72.php
читайте

Цитата

наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях ваз 2115

В моем случае вентилятор подключен к ЭСУД и работает исправно, а этот свободный, маленький разъем расположен в области вентилятора.

submehanic

Дата 16.04.2012 - 21:12

Победитель голосования "Самый полезный участник 2013г."

город-герой Севастополь

Профиль
Группа: Старики
Сообщений: 7505
Пользователь №: 14218
На форуме с: 14.05.2009

Имеет предупреждений:
(0%)

Цитата (alim @ 16.04.2012 - 21:17)

В моем случае вентилятор подключен к ЭСУД и работает исправно...

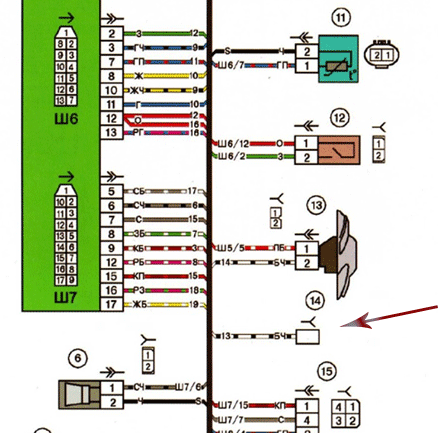

В Вашем случае, думаю, этот вариант схемы более приемлем:

Присоединённое изображение (нажмите для увеличения)

dopstop	Дата 17.04.2012 - 06:26
Пермь Профиль Группа: Старики Сообщений: 1092 Пользователь №: 15941 На форуме с: 4.01.2010 Имеет предупреждений: (0%)	Грубо говоря реле электро вентилятора может стоять или под панелью или в монтажном блоке в зависимости от года выпуска автомобиля. Соответственно проводка может содержать в себе атавизмы - то есть выходы не используемые в данной комплектации. Если ничего не путаю то когда реле стоит под панелью на этот толстый бело-чёрный провод приходит минус для включения вентилятора.

aall

Дата 17.04.2012 - 20:16

Днепропетровск

Профиль
Группа: Старики
Сообщений: 539
Пользователь №: 1516
На форуме с: 25.05.2006

Имеет предупреждений:
(0%)

Цитата (alim @ 16.04.2012 - 15:17)

Не могу понять, куда подключить разъем, выделил его на схеме. Видно, что он идет от вентилятора, но вентилятор работает исправно, авто ВАЗ 2115 инжекторная.

Где видно что этот провод идёт от вентилятора? Этот провод идет на выключатель освещения под капотом.

andr9621

Дата 17.04.2012 - 22:37

Украина, Киев

Профиль
Группа: Помощники
Сообщений: 246
Пользователь №: 10889
На форуме с: 14.04.2008

Имеет предупреждений:
(0%)

Цитата (aall @ 17.04.2012 - 20:16)

Где видно что этот провод идёт от вентилятора?

Посмотрите по "стЕлкам".

Присоединённое изображение

aall

Дата 17.04.2012 - 23:40

Цитата (alim @ 16.04.2012 - 19:17)

Ошибка в схеме не меняет назначения проводов в машине! Если провод предназначен для влючения света в подкапотном пространстве , то как его не подпеши на схеме, в машине он будет включать свет. Хотя эта функция упразнена.. провод к выключателю есть, а самого выключателя, как и плафона уже не ставят.

picnic	Дата 18.04.2012 - 22:55
Победитель голосования "Самый полезный участник 2016г." Алтайский край Профиль Группа: Старики Сообщений: 3839 Пользователь №: 11919 На форуме с: 11.10.2008 Имеет предупреждений: (0%)	Дня три назад была 2115-шка,проблема нет сигнала и хозяин жалился на онопиновый разьём в районе вентилятора под капотом,а сигнал где провода понять не мог.В итоге проблема была ,что без шурупа отошёл вниз подрулевой переключатель. А тот разьём тоже подумал,что с концевика капота для лампы,НО было всё установлен и подключено ! Сечение 0,75 оного максимум,думаю,что это для сигнала с одним выводом,проверить при случае,клиент за десятки км проживает,но на других как только,если он будет. Белый с чёрногй полоской,на 3мм "мамкой"///

aall

Дата 18.04.2012 - 23:57

Цитата (picnic @ 18.04.2012 - 21:55)

А тот разьём тоже подумал,что с концевика капота для лампы,НО было всё установлен и подключено !
Сечение 0,75 оного максимум,думаю,что это для сигнала с одним выводом,

К концевику мог идти провод от сигнализации..( сам так подключал всегда, хотя штатный не отключал). На сигнал идёт серый с черным, и не когда небило ещё дополнительного провода на сигнал.

submehanic	Дата 19.04.2012 - 08:16

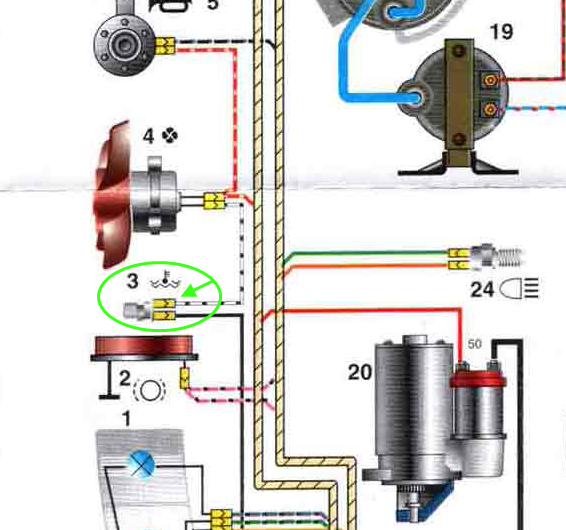

Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%)	Может этот рудимент болтается ещё от "тех" моделей, так сказать, тяжёлое наследие ... Присоединённое изображение (нажмите для увеличения)

aall	Дата 19.04.2012 - 08:28
Днепропетровск Профиль Группа: Старики Сообщений: 539 Пользователь №: 1516 На форуме с: 25.05.2006 Имеет предупреждений: (0%)	Такоя схема включения ( без реле) требует большого сичения провода.
