Bmw-520i, инд. катушки| submehanic |
Дата 23.07.2012 - 22:35
|
  Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%)   |

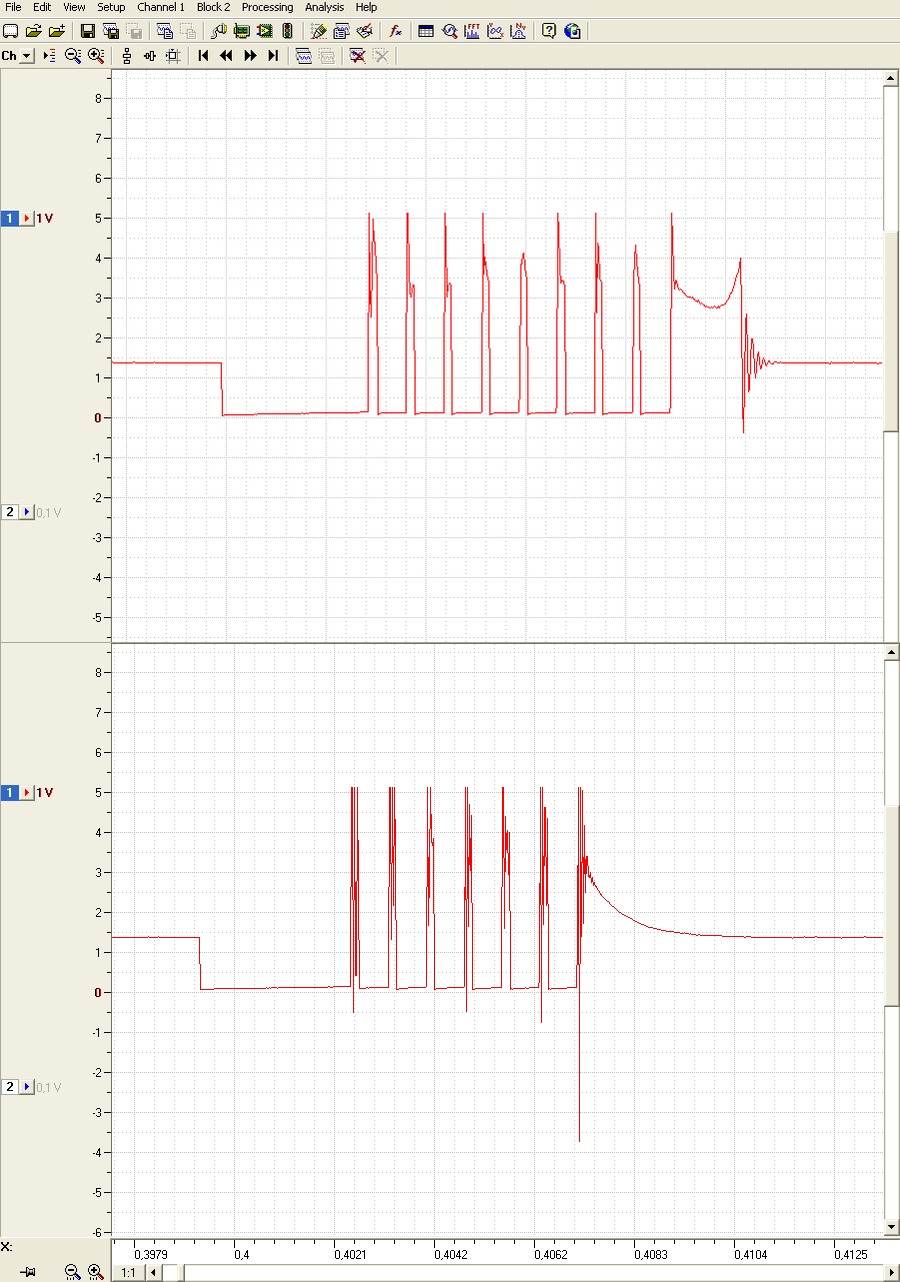

Рабочая и дохлая инд. катушки зажигания: Присоединённое изображение (нажмите для увеличения)  |

|
| Борода |
Дата 24.07.2012 - 00:28
|
 Мурманская обл. г.Кировск Профиль Группа: Старики Сообщений: 1848 Пользователь №: 1380 На форуме с: 24.04.2006 Имеет предупреждений: (0%) |

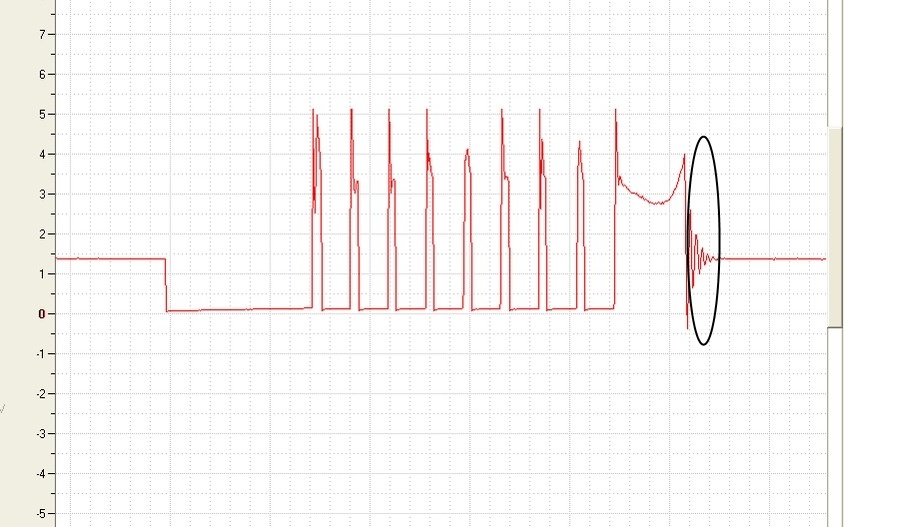

Верхняя осциллограмма исправной катушки зажигания,видны затухающие колебания катушки(обвёл овалом): Присоединённое изображение (нажмите для увеличения)  |
|
|
| Борода |
Дата 24.07.2012 - 00:30
|
|
Мурманская обл. г.Кировск Профиль Группа: Старики Сообщений: 1848 Пользователь №: 1380 На форуме с: 24.04.2006 Имеет предупреждений: (0%) |

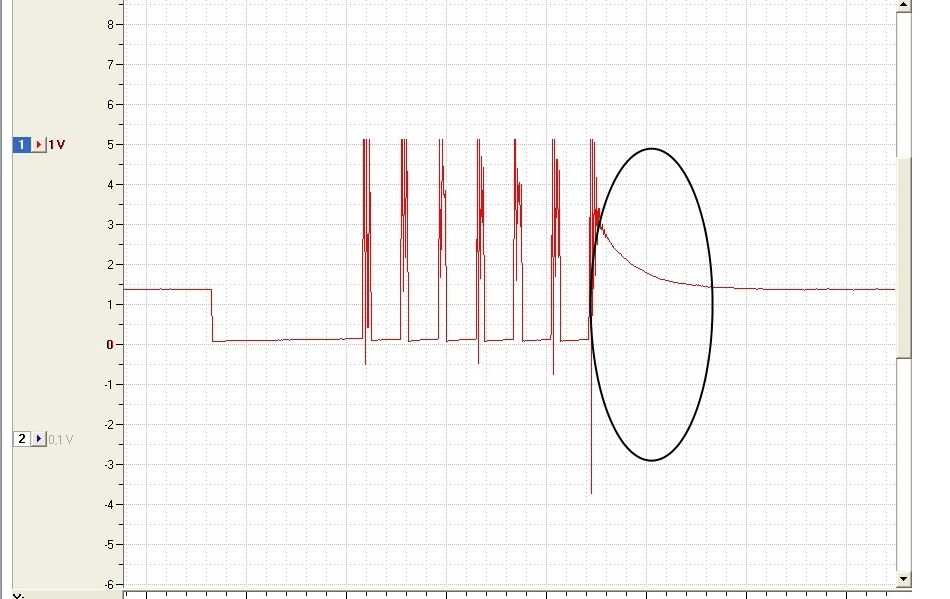

Присоединённое изображение (нажмите для увеличения)  |
|
|
| Борода |
Дата 24.07.2012 - 00:33
|
|
Мурманская обл. г.Кировск Профиль Группа: Старики Сообщений: 1848 Пользователь №: 1380 На форуме с: 24.04.2006 Имеет предупреждений: (0%) |
 |
|
|
| sdl2000 |
Дата 24.07.2012 - 16:01
|
|
Unregistered |

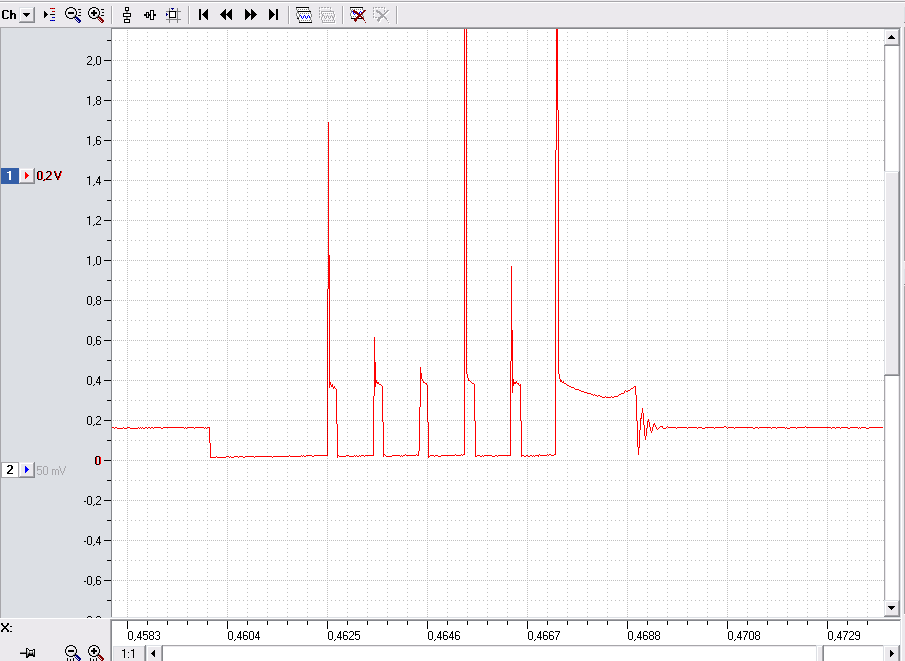

 Вот правильный сигнал с катушки БМВ. Многоискровое зажигание работает до оборотов 2200-2600 вроде (точно не помню), отчетливо видны искры, с зонами горения Присоединённое изображение (нажмите для увеличения)  |
|
|
| submehanic |
Дата 24.07.2012 - 21:59
|
||
|
Победитель голосования "Самый полезный участник 2013г." город-герой Севастополь Профиль Группа: Старики Сообщений: 7505 Пользователь №: 14218 На форуме с: 14.05.2009 Имеет предупреждений: (0%) |

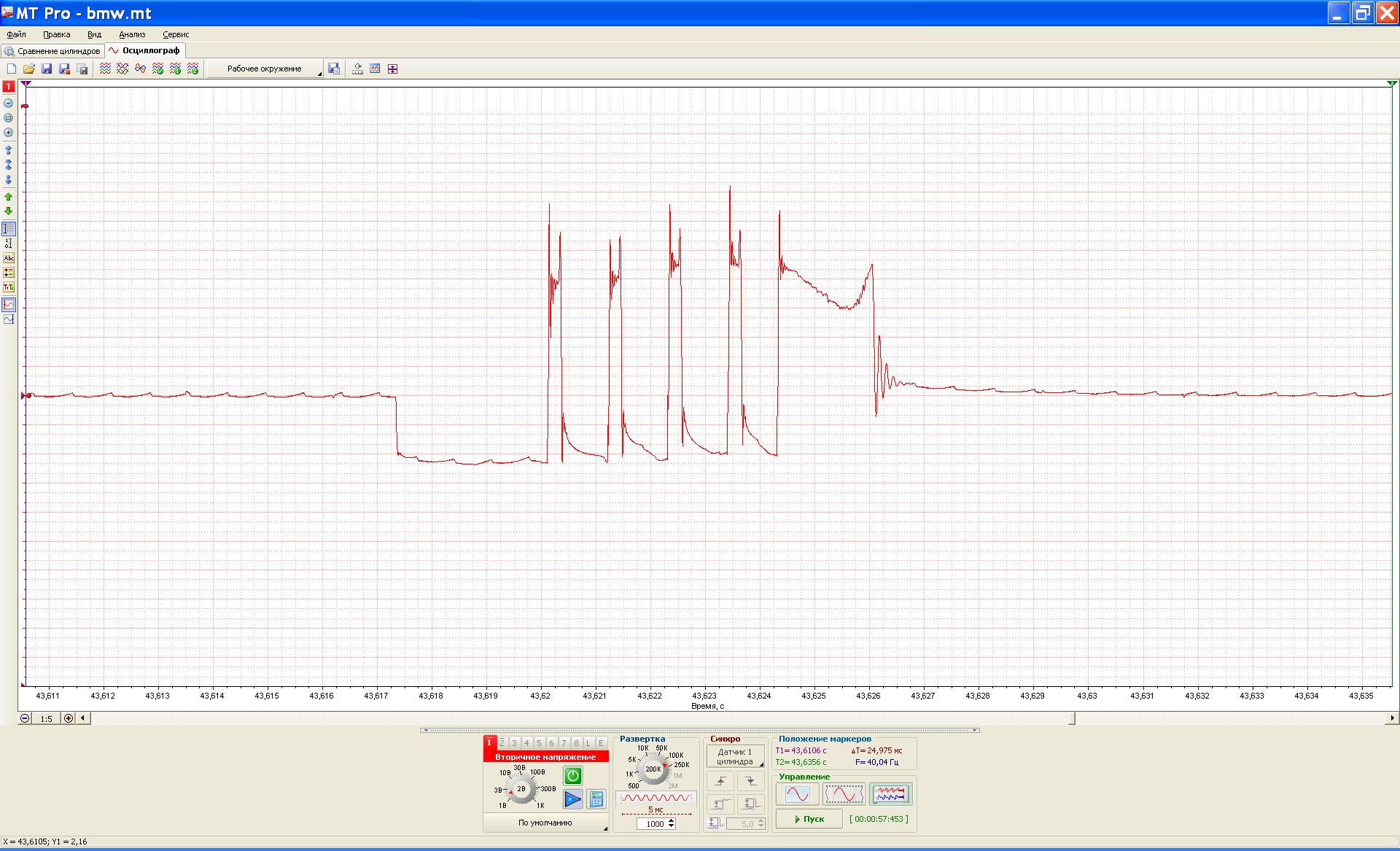

Вероятно, если бы была возможность растянуть мою осциллку, то тоже были бы видны. Вот осцилла с такого же М54, но 2005 года - здесь тоже видно. Может причина в разнице оборотов двигателя при записи Присоединённое изображение (нажмите для увеличения)  |
||
|
|
