Реле поворотов на тягаче Reno, Выгорели резисторы в реле поворотов.

В реле поворотов ACTIA CPL STATIQUE ICDL 5W выгорели балластные сопротивления по правому борту, или все три, или один прихватил с собой остальные, (на машине где то коротыш, но это не мои трудности). Мне притащили релюху, попросили отремонтировать, говорят левый борт работает. Что на что менять не понятно, выгорело так, что дорожки от платы отгорели и припой расплавился, вообщем одно черное пятно на плате.

Может, кто-нибудь подскажет, где найти схему этого монстрика(судя по цене)???

Убрать кз.

Сколько выводов имеет реле, и на выводах имеются ли какие то буквы или цифры.

ну или хотя-бы фотографии с разных ракурсов

Володя и Вася реле стандартное.мне работы на час.
а вот вопрос дайте схему-это на завод производитель реле. никто Вам эту схему ни даст...
даже схему подключения дешевле 20000 никто не даст..
а схема на борту написана.
все остальное по тел что в подписи.

Шурик час это слишком много.

учитывай ходьбу за з-ч ибо хромаю,за клеем чтоб фишки не падали и т.п ходидьба.вот оно и набегает

Спасибо всем за ответы, но устранять КЗ мне не нужно, мне всего лишь нужно заменить несколько резисторов и диодов, а наугад тыкать не хочется. Фотографии чуть попозже выложу, сейчас фотика нет.

Это сообщение отредактировал Евгн - 6.08.2012 - 09:19

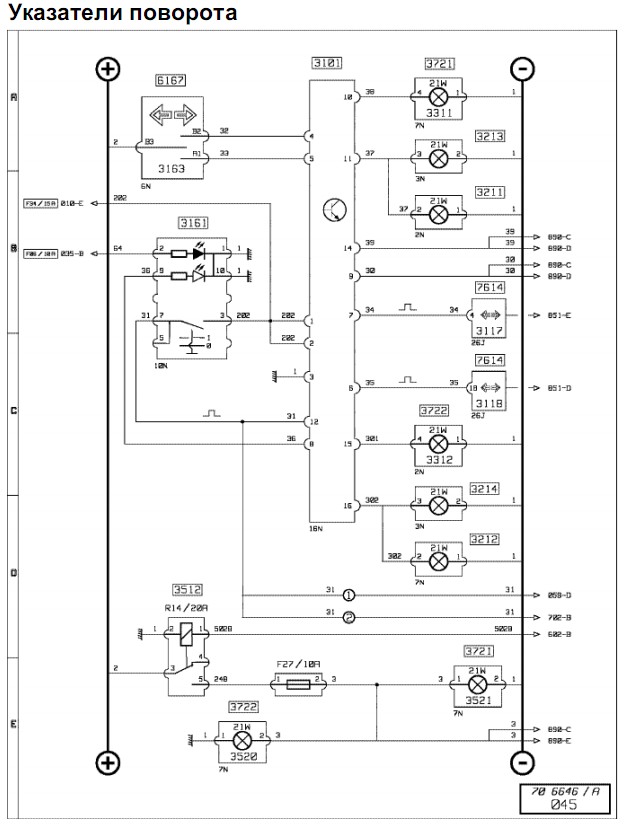

если всё ещё нужна схема подключения - то пожалуйста ! там вообще , при желании , можно вместо родного реле поставить обычное камазовское , добавив лишь пару четырёх-пятиконтактных реле для защиты слабенького подрулевого переключателя и двух диодов для аварийной клавиши ...

Присоединённое изображение (нажмите для увеличения)
