Помогите опознать схему, Неизвестная схема.

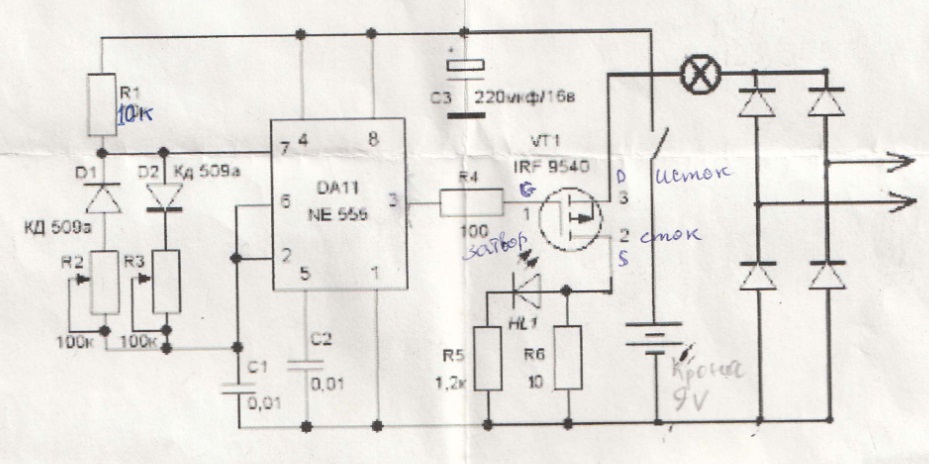

Нашёл в своих закромах плату с элеиентами,опознать не могу.Предполагаю что это одна из схем от КММ.Вечная ему память.Открыл его личный раздел,но схемы там в программе Компасс.Пол дня убил чтобы скачать этот Компасс,но так ничего рабочего и не получил.Может кто-то вспомнит,опознает что за устройство.Заранее благодарен.

Присоединённое изображение (нажмите для увеличения)

Какой то регулятор нагрузки переменного тока. Причём нагрузки маломощной, раз включена через лампочку. И с раздельной регулировкой ШИМа во вкл. и в выкл. состояниях.
Сходу даже не представляю для чего это надо.
Ещё и при имеющемся подключении к сети, питается оно от кроны.

Схема похожа на диммер лампы накаливания....Простое выпрямление переменного напряжения до 100 В и переменного тока 23А выполнено не хорошо, лампа накаливания, будет мерцать .Светодиод свидетельствует о наличии переменного напряжения.Может работать как индикатор наличия сети переменного тока.

Ну да, похоже эта лампа и есть нагрузка.

Можно понятней?
А в схеме не нравится то, что генератор не синхронизирован с частотой сети.

Я перерыл весь архив от КММ, в нем ничего подобного нет.
Кстати, 24 числа.

Если порассуждать, то не хватает данных о напряжении переменки. таймер на довольно высокую частоту порядка килогерц. Переменка по идее не должна превышать 70 вольт для этого транзистора , поскольку у него сток исток не более 100 вольт. А таймер с этими параметрами примерно от 0,8 кгц и до 10-15, при этом соотношение длительность пауза регулируется в больших пределах Т е фактически ШИМ регулятор, но без исходных данных о мощности лампы и напряжении сложно понять назначение схемы.

Я бы паяльник так подключал

Точно,похоже на схемку платы паяльной станции.Тем более,что там есть понижающий силовой транс.

Можно и паяльник,но крона зачем?
Больше похож на пробник проверки фазных обмоток генераторов.

Тогда эта схема для проверки трансформатора. Увеличивая мощность на лампе измеряли просадку по напряжению на трансе. А крона, чтоб отдельный стабилизатор для 555 не городить, т.к. напряжение вторички могло быть разным.

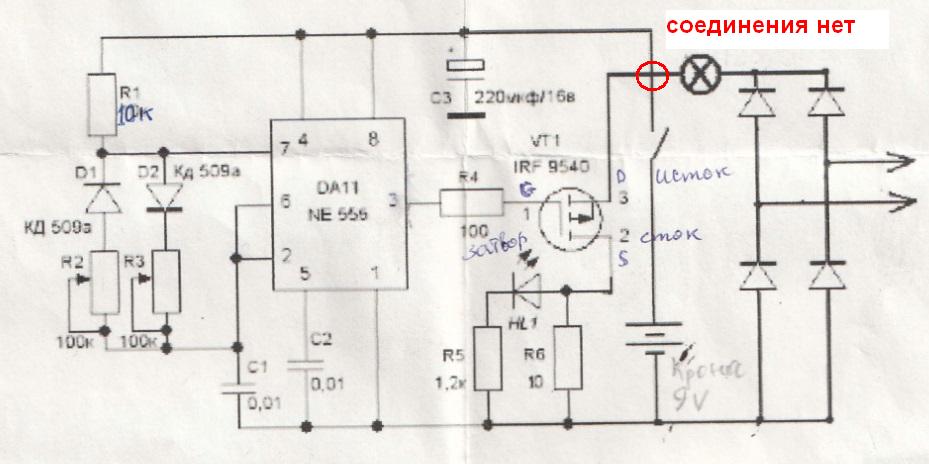

А без Кроны схеме откуда питаться? Внимательнее на схеме красным. Это именно ШИМ регулятор с регулировкой длительности и скважности. Для сервиса если есть сеть ~36 вольт то регулятор приличной мощности , если полевик на радиаторе. до 20 ампер спокойно можно грузить но тогда резистор в истоковой цепи надо уменьшать а с таким номиналом в 10 ом ток меньше 1 ампера.

Присоединённое изображение (нажмите для увеличения)

И ещё одно надо учитывать, нагрузка именно активная, если она будет индуктивная, то полевик может вылететь если не предусмотреть защиту. Поэтому проверка обмоток и прочих индуктивностей отпадает, Защитный диод от обратного в 9540 конечно имеется , но прямое напряжение для транзистора не более 100 вольт. И сопротивление открытого канала в 117 миллиОм не особо, тем более при напряжении на затворе менее 10 вольт учитывая сопротивление в цепи истока, больше ампера не нагрузить.

Всем примного благодарен за помощ.

Огромная благодарность всем откликнувшимся форумчанам.Наш форум всегда отличался отзывчивостью участников.Смутно припоминаю,что вроде это лепилось для пробник проверки фазных обмоток генераторов.Геннадий наверное прав.Схема не заработала по неизвестной причине.Потом приобрёл прибор для проверки межвиткового замыкания в статорах генераторов и схема не понадобилась.Прошло время забыл что это и с какого сайта брал схему.Затраченный труд жалко,потому решил довести до логического завершения.

от анатольевича http://autodevice.ru/forum/index.php?showtopic=3691&st=60
