Киевско-тульский 2-канальный usb-осциллограф

Это определено техническими характеристиками используемого осциллографа (частота дискретизации). Пользователю изменить что-либо невозможно. Единственное что в Ваших силах - это включать одноканальный режим при записи вторички. В этом случае будет использоваться максимальная частота которую способен выжать осцилл в режиме самописца, т.е. не будете её дробить подключением дополнительных каналов. Насколько это поправит ситуацию с неодинаковостью пробоев по цилиндрам хотим услышать (лучше - увидеть) от Вас.

Датчик какой (самопальный или покупной)? Это проблема самого датчика и его согласования с измеряемой схемой.

Сигнал снимался по одному каналу, второй отключен.
Датчик самопальный - медная пластина изогнута крючком (как на фото в этой ветке) и изолированная термоусадкой , делитель из резистора и емкости включенные паралельно(1М +1n) и к земле, кабеля четыре метра от датчика до осцилографа (50ти омный).
В режиме осцилографа с включенной синхронизацией , сигнал достаточно устойчив. Картинка может дернуться один раз в пять секунд, потом опять устойчивая.

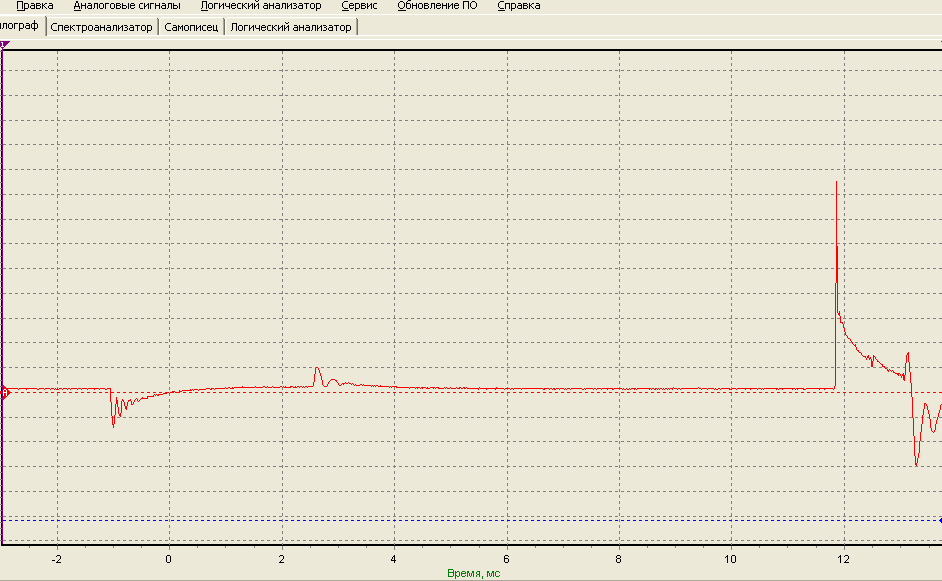

картинка с осцилографа

Это сообщение отредактировал Razvedka - 31.05.2006 - 10:13

Присоединённое изображение (нажмите для увеличения)

Уважаемый Yuras, ваше мнение об осциллографе Постоловского хорошо (и давно)известно. Настолько хорошо, что уже вызывает сомнение объективность рекомендаций. Как бы не переборщить, звоночек уже имеется:

Мое мнение не может быть рекомендацией, Просто лично для себя и своей работы пока не вижу другой альтернативы осциллографу Постоловского. Конечно я его переделал под себя, добавил включаемые делители для входов, сделал кучу шнуров, переходников, зажимов для удобства пользования, но схему и настройки самого осцила да же не трогал (да и не умею). Зато пользуюсь им как конструктором, придумывая новые (нестандартные) способы подключения (датчиков и пр) для поиска неисправностей и анализа процессов в двигателе.
Поверьте, двумя каналами можно только подтвердить неисправность о которой уже знаешь. Но найти то что пока не поддается логике (хитрые дефекты) почти не реально.

Я на 12-й странице писал, что у меня на осциллографе видны забросы напряжения при измерении в DIS-системах. Оказывается была плохо обжата экранирующая оплётка в кабеле-удлинителе USB-порта (сопротивление между концами кабеля по "экрану" было около 7кОм. После замены кабеля картинка стала гораздо устойчивей.
Ну я ещё на всякий случай обмотал его тройной петлёй в большом ферритовом кольце.

Привет всем!
Помогите пожалуйста начинающему: сегодня смотрел осциллограмму вторичного напряжения на Фольцваген (первый раз - только начинаю, так уж получилось), смотрел USB Autoscope'ом. Только напряжение пробоя прыгает от 4 кВ до 11кВ, и напряжение горения нестабильно. Длительность импульса постоянно 1,3 мс на всех цилиндрах. Помогите разобраться. почему же прыгает напряжение пробоя. Я думаю, возможно, от свечей. Свечи установлены трёхэлектродные. Буду очень благодарен за помощь.

Вот тут уже был такой вопрос: http://autodevice.ru/forum/index.php?s...opic=217&st=195

В режиме осциллографа не отловить кратковременные дефекты. Я пользуюсь им только в начале осмотра, при обзорной диагностике, а детальное рассмотрение происходит всегда в режиме самописца. В этом и ценность програмного осцилла, что он имеет режим самописца. А реалтайм осцилл можно и в железе юзать.

Это сообщение отредактировал hash - 17.06.2006 - 02:40

Прошу прощения, но,возможно, меня неправильно поняли. У меня USB Oscilloscope v 2.0.8.0 а не Посталовского.

Это сообщение отредактировал Andrew - 17.06.2006 - 17:54

Это он самыи и есть

Сегодня наткнулся на такую штуку, называется USB Autoscope II, посмотреть здесь http://injectorservice.com.ua/usb_autoscope_2_view.php

Кое какое описание нашел здесь http://autozone.kiev.ua/portal/index.php?showtopic=86

Интересует, может кто уже использует, поделитесь впечатлениями.

Интерес также возбуждает оригинальное решение использовать в качестве синхронизирующих емкостные, а не индуктивные датчики, а также емкостные датчики из капролона.
Что это еще за штука такая.

Плохо что цену я нигде не нашел. такое ощущение что его никто не продает пока у нас.

У меня есть Autoscope 2. Отличается от Autoscope 1 в основном «железом», программное обеспечение примерно одинаковое для обеих версий. По характеристикам, увеличена частота дискретизации, добавлен буфер памяти на случай сильной загрузки компьютера, сделана развязка цифровой и аналоговых корпусов, а так же развязка по питанию от ПК (трансформатор), по всем входам установлены разрядники от ВВ напряжения, один (6) вход дифференциальный. То есть отвечает почти всем требованиям безопасности.
По поводу емкостных датчиков из капролона, то ими сейчас комплектуется и Autoscope 1. Обновлена так же версия ПО в самом Autoscope 1, которая работает намного стабильней. Обновление ПО платы насколько знаю бесплатное, но емкостные датчики и выносной (высоковольтный) блок придется покупать, хотя в этом случае есть скидки. Хотя я не обладаю точной информацией по ценам. Autoscope 2 на момент приобретения стоил 500 «вечно зеленых». Его можно приобрести в основном на выставках где участвует Injector Service.com, или у самого Постоловского. В основном он пользуется спросом «в дальнем зарубежье» так как их понятия о цене и наши сильно отличаются. Свой осциллограф приобрел в тяжелый для себя момент и только на свои деньги и пока об этом не жалею. Следует напомнить, что пользу он принесет только тем, кто понимает зачем осциллограф нужен. По этому не сочтите написанное рекламой.
Вернемся к ВВ датчикам нового образца. От индуктивного отказались из за того что часто по его цепи попадала помеха сбивающая цифровой обмен данными. Емкостные датчики по принципу работы схожи с фирмой BOSCH, только конструктивно легче повторяемые для изготовления. В выносном ВВ модуле собранна схема обработки сигнала с этих датчиков. Фильтра, усилители, линейные трансформаторы, а так же выделения синхроимпульса из сигнала емкостного с индикацией (светодиодом) полярности импульсов для DIS систем.

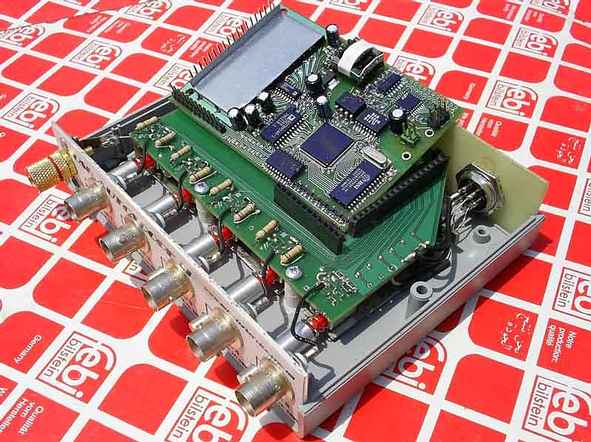

На прилагаемом рисунке Autoscope 2 со снятой платой процессора. Здоровые резисторы по входам, это мои художества. Просто не было под рукой маленьких резисторов для переделки переключателей закрытых входов под делители на 10, так как они мне больше нужны в работе.


Присоединённое изображение (нажмите для увеличения)

Самая свежая информация по цене у ra700, который купил Постолограф совсем недавно - 21000 вечнодеревянных (включая доставку).

ОФФ/2 Вчера прикупил Тульский осцик, теперь тож буду осваивать новую технику

Общая цена осциллографа складывается из дополнительных составляющих к нему. Это щупы, датчики, выносной блок, и естественно эта сумма может получиться разная. Мной указанна цена только за осциллограф которой нет на сайте, остальное можно легко найти.

----- Вчера прикупил Тульский осцик, теперь тож буду осваивать новую технику -----
Любая техника это продолжение твоих рук, по этому удачи в освоении.
