Киевско-тульский 2-канальный usb-осциллограф

вот ссылка этой ветки. попробуй так
http://autodevice.ru/forum/index.php?showtopic=2780

Андрей, я не очень понял - 25 мкс это 40кГц - ты на своей звуковухе с такой же частотой снимаешь вторичку... ну или ранее снимал...
т.е. по частоте что осцил что звук - одинаковые возможности... или я что-то не так опять понял?


Горя, мою вторичку забраковал hash я купил ВВдатчик от какого-то псевдомотортестера и снял им, получилось так же как если бы я просто провод поднес к ВВ проводу... казалось на него ишо нуна вешать кондер и резюк, я чета повесил но видимо переборщил, в общем тему я не дожал, и так ничего и не понял

Автору поста ссылки

http://www.autodevice.ru/forum/index.php?showtopic=221
http://www.autodevice.ru/forum/index.php?showtopic=1878
http://autodevice.ru/forum/index.php?act=ST&f=7&t=1066

а вот осцилка, но не моя
http://autodevice.ru/forum/uploads/post-10-1131696375.jpg

Большое спасибо за ссылки. Семкостными датчиками все теперь ясно. Осталось найти материалы, особенно медную фольгу. Дефицит! Может можно ее чем заменить?

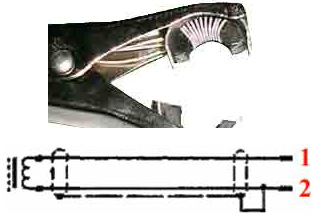

Еще такой вопрос. Сделал индуктивный датчик по нижеприведенной схеме. Нужен ли для него делитель? Просто сейчас на моем датчике стоит делитель 1/20 и нихрена не видно. Вот я и подумал, может делитель вообще нах не нужен?

Присоединённое изображение

А 50мсек - это 10кГц, и скорее всего истина лежит не на одной из границ, а где-то посередине. Не больше 30кГц - вот реальная граница которую приводили владельцы тульского девайса, выше которой начинаются непредсказуемые явления. А между 30кГц и 48кГц (звуковуха), если речь идет о наблюдении вторички, лежит пропасть. Подтвердить это могут пользователи более дорогих девайсов - например постолографисты.
Еще один момент - каждый АЦП имеет фиксированные частоты дискретизации на которых он работает честно. На всех промежуточных между фиксированными: либо вовсе работать не может, либо начинает врать. Программное дробление частот дискретизации (в данном случае ручка "развертка"), позволяет задать пользователю нестандартные для данного АЦП частоты. В дело вступает программная обработка, которая заполняет промежуточные точки данных (кажется это называют апроксимацией). Т.е. АЦП все равно работает на другой чем задана пользователем ЧД (скорее всего более низкой), а программная дорисовка заполняет пустоты в данных. И, если для простых измерений, не несущих в себе информации требующей большой ЧД (вроде измерения сигнала ДПРВ), такая натяжка вполне допустима, то для вторички зажигания такой метод становится критичным. К тому же кратковременные события при низкой ЧД вовсе выпадают из наблюдения.
Что это означает на практике? Конкретно у меня, при ЧД ниже чем 44,1кГц, полностью исчезают пробойные всплески, схлопывается зона горения, теряются затухающие колебания. Чего же смотреть остается? Поэтому всегда твержу, что вторичку нужно смотреть на максимально честной для данного девайса ЧД.

Нет, все немного не так... мож я че та не понимаю, но обычно я снимал осцилки тульским с периолдом 10мкс, т.е. 100кГц, а все потому что там как-то сделано непонятно и на малых частотах у меня снимать не получалось или что=то мне в этом не нравилось...
другое дело что датчик мой кривой, и поэтому все перевернуто плюс к тому некрасивая картинка, но те же затух колебания на ней достаточно хорошо видны... да и другое наверное видно, толдько я не понимаю

Неохота все по новой начинать, надоело.

Это сообщение отредактировал hash - 30.07.2007 - 18:36

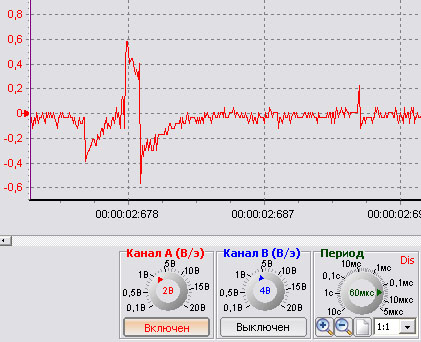

Осцилка просто супер для Тульского Осика! Хотелось бы узнать, по какой конструкции сделан датчик и какие настройки программы?

Я вот наконец собрал, но вторичка полная дрочь получилась! Зато теперь хоть синхронизацию могу видеть!

Присоединённое изображение

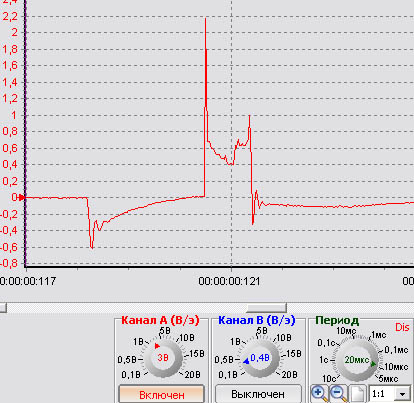

Наконец втоичку хоть как-то казать стал! Конечно не идеал, но я над этим работаю!

Снимал со второго цилиндра!

Присоединённое изображение (нажмите для увеличения)

Как закончите работу оповестите.
Вы собираетесь выкладывать все что наснимаете? Ну тогда насчет формата изображений неплохо бы ознакомиться с рекомендациями форума.

Это сообщение отредактировал hash - 30.07.2007 - 18:35

Как закончите работу оповестите.
Вы собираетесь выкладывать все что наснимаете? Ну тогда насчет формата изображений неплохо бы ознакомиться с рекомендациями форума.

P.S. Эта тема будет объединена с темой про тульский осцилл: http://autodevice.ru/forum/index.php?showtopic=217

Я же не думал ничего дурного! Просто делюсь своей маленькой радостью.

Если это изображение повредит форуму, то удалите его тогда!

http://autodevice.ru/forum/index.php?showtopic=35
Читать и следовать. Те же картинки в формате png будут легче раза в два, если не больше. Без потери качества!

http://usb-osc.narod.ru/
Интересно мнение профи. Стоит ждать?

нормальный тульский осцил
на митинке за 3000 руб купил

То cxal!

Не о нем речь. Загляни по ссылке. Это перспективная разработка, которой еще нет в продаже.
