Уже калиброванные показания сигнала ДМРВ, сняты на поддиапазоне 1:10, т.е. то что видим умножаем на 10, полученный результат в тех же единицах.

Присоединённое изображение (нажмите для увеличения)

Вопрос корпуса дело вкуса. И у каждого может быть свой вариант который его устроит.
Сергеич с калибровкой всё понятно.
Хотелось бы увидеть осцилки от Fiodor 66

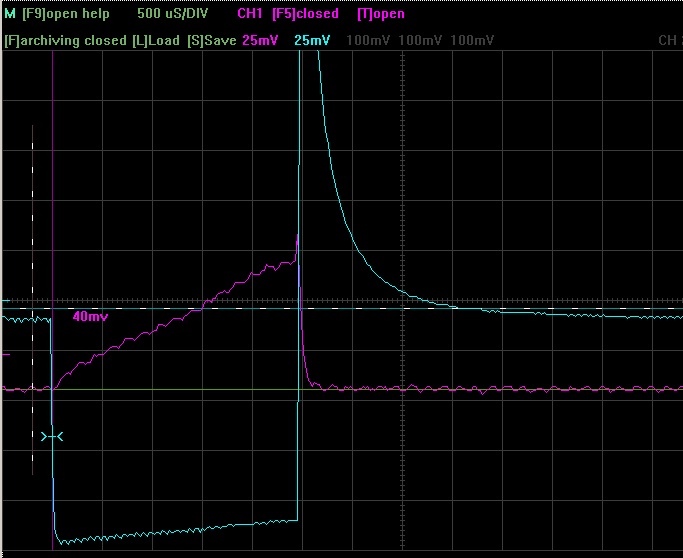

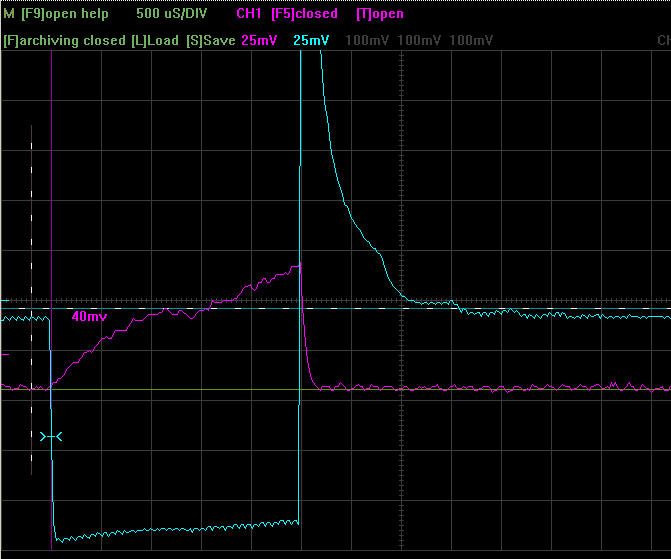

Всем, здравствуйте. По поводу калибровок поначалу сделал все каналы 1:10 (до 8 В), + предполагаемый внешний делитель ещё 1:10. Но вот приобрёл токовые клещи, а у них выход - десятки мВ (клещи-адаптер с вых. на вольтметр или осц.). Оставил 1-й канал как есть заводской, а четыре других 1:10. Вот эксп. сухой форсунки на столе 1-работающей, 2-сердечник заторможен принудительно. 1-й канал - клещи. Без заземления осц., ноут от сети питается, его БП фонит сильно. Шумов, думаю, меньше должно быть на слабом сигнале , ежели заземлить как положено. Реальных авто осцилок ещё нет, т.к. шнурки в режиме пайки.

Это сообщение отредактировал Fiodor66 - 8.01.2010 - 22:00

Присоединённое изображение (нажмите для увеличения)

В одном сообщении не получается.

Присоединённое изображение (нажмите для увеличения)

Fiodor66 Не совсем понл выносной аттенюатор что на фото идёт в комплекте. Внесите ясность.

А чувствительность загруби немного.

Аттенюатор не в комплекте, конечно. 1-й канал 1:1, остальные 1:10 встроенные делители в корпус. Получаем 1-й канал до100 мВ/дел.(мах 0,8 В), остальные до 1 В/дел.(мах 8В). Для первого канала приспособил внешний делитель 1:10 (на фото) Итого-все 1:10.Но нам нужно смотреть 12В , поэтому предполагается ещё один блок изготовить - делители 1:10 -5шт (или 4шт. -достаточно будет). Тогда получаем до 10 В/дел (макс 80 В). Можно сделать переключаемые делители ит.д., простор для творчества. У меня осц. стационарно около компа, а на поворотной стойке различные переходные устройства -усилители, делители,и пр. Все датчики и шнурки под аудио разъёмы, от переходника-делителя не отвертеться никак. В плечо делителей, которое параллельно входу, удобно поставить подстроечники качесвенные, многооборотные, например, тогда калибровка каналов превращается из нудной в приятную прцедуру.

Ой, что то я прощёлкал этот вопрос, исправляюсь

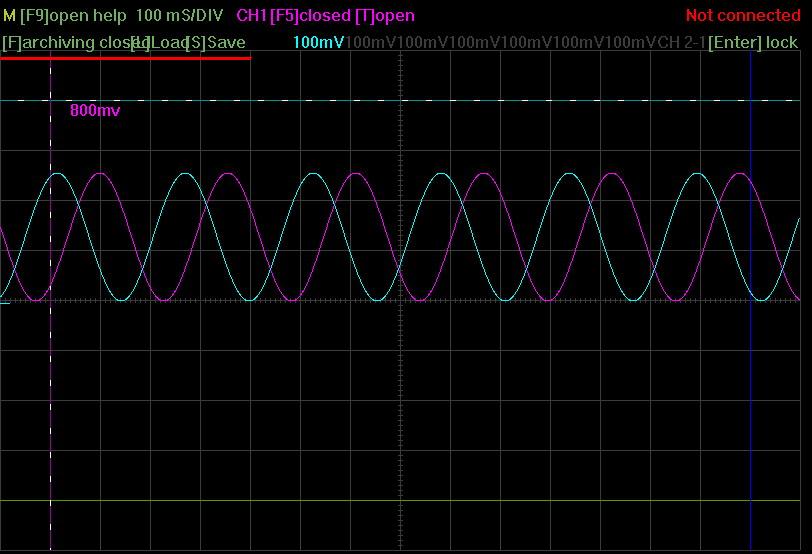

Система ХР SP3, монитор 1680х1050. "Наезд" подчеркнул красным.

Присоединённое изображение (нажмите для увеличения)

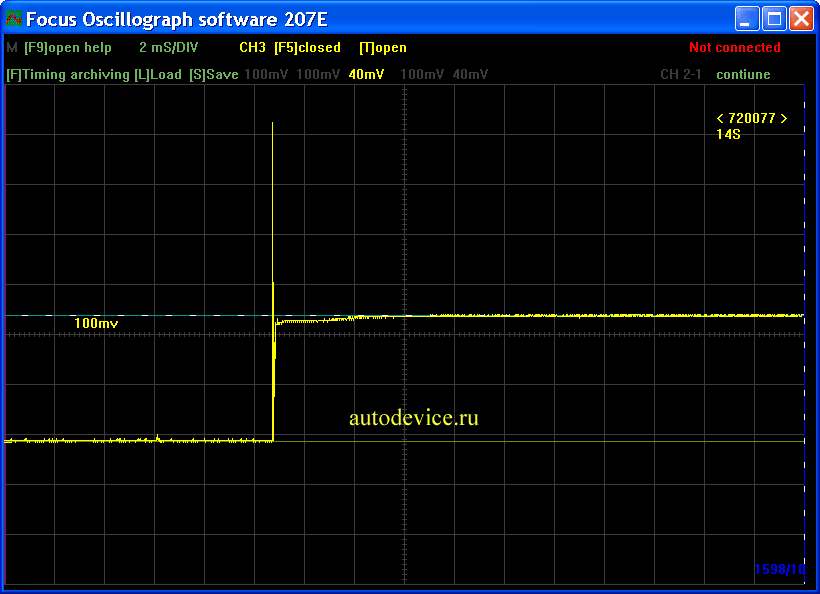

Воспроизвести у себя наезд не получилось. XP2, версия ПО 207, разрешение сделал таким же, запустил в демоверсии (без прибора), один фиг не наезжает.

P.S. Всем спасибо за обсуждение. В готовом для диагностике виде осцил можно будет купить здесь: http://autodevice.ru/device.htm

Это сообщение отредактировал hash - 14.02.2010 - 18:03

Сообщение для ... hash....В Екатеринбурге Осциллограф получили..К концу недели поеду забирать...Племянник ездил на почту сам...Извещение так и не получил...Вот такая почта...

Что то здесь стало тихо...Может кто подскажет. Что нибудь новое есть в программном обеспечении..

Обновления ПО вернее искать на сайте производителя: http://www.focussz.com/eNews.asp , последняя версия 2.16
Или так: http://www.focussz.com/eshowProDetail.asp?ProID=1483

Это сообщение отредактировал hash - 24.08.2015 - 12:01

Спасибо...Забыл вы ведь этот адрес уже давали..

hash здравствуйте, в Украину этот шедевр доставить можете?

Да, ответил в личку.
