5-канальный usb-осциллограф

Наверное производитель - меломан, без музыки работать не может. Есесно я её тоже отключил при первом же запуске программы.

А что может быть сложного в пользовании осциллографом?? Вы меня удивляете.

Это потому что прога не видит девайс и оттого работает в деморежиме. При подключении прибора количество каналов становится равным пяти, при этом синусоиды заменяются на несущие.

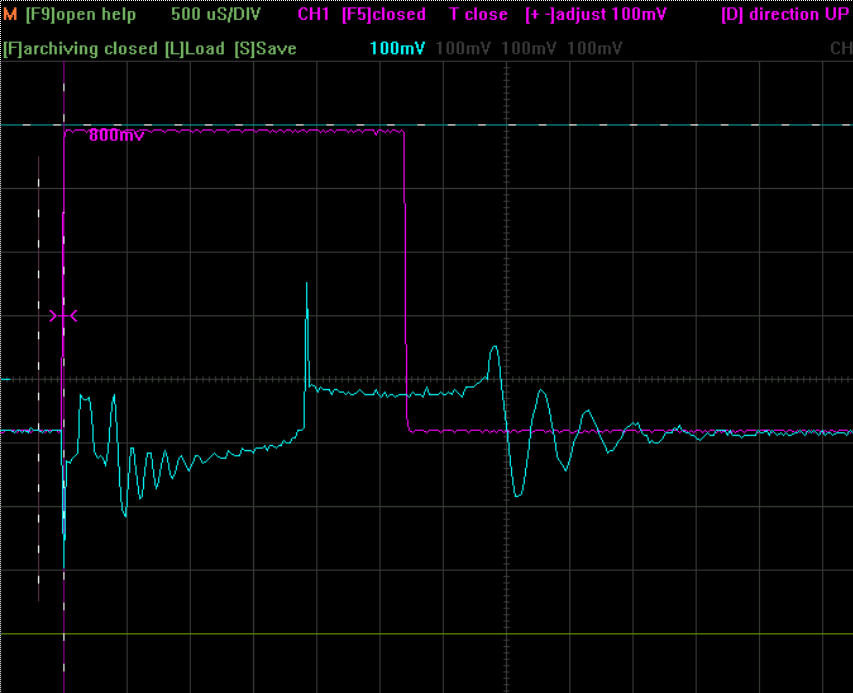

Вот. За отсутствие показаний пока простите, не калибровано. В работе.

Присоединённое изображение (нажмите для увеличения)

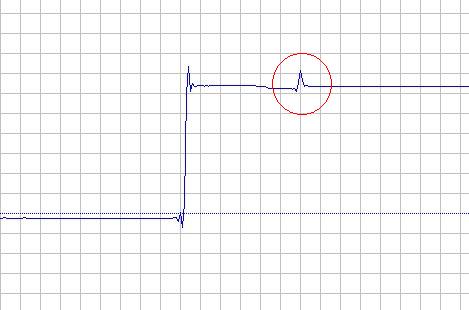

Сергеич!! Отличный сигнал. А если будут параметры то класс. Тут возник вопрос, на осцилки виден небольшой всплеск после установки сигнала я тоже наблюдал такой всплеск на осциле на З.К. это одно, и тоже или я ошибаюсь. И что это значит.

Присоединённое изображение

Для нас это индикатор завершения переходного процесса, т.е. после этого скачка изменения выходного сигнала уже не будет.

Сергеич!! Спасибо век живи век учись.

Пока без особых коментариев, сделал делители 1:10 на каждый канал и самодельный корпус (делители встроены в корпус) все 5 входов на передней панели, он же -экран, это необходимо, проверено по осцилу 2-х канальному, на передней панели тумблера, включающие "открытый" вход без конденсаторов, тумблеров нет пока, в наше сельпо не завозили, завезут. поставлю, выложу фото. Получаем чувствительность входа от 0,02ВВ/дел до 1В/дел, переключаемую программно, правда, на высокой чувствительности шумов много. Всё, чтодо 8 вольт - напрямую (ДР пьезо, ДД Хоневил, ДДН и т. д.) , а 12В и выше - внешний делитель ещё надо делать 1/10. По входам впаял диоды в прямом направлении - нормально. попытка внедрить сапрессоры перед входом осцила после делителей успехом не увенчалась, т. к. вносят искажения в сигнал прямоугольной формы, видимо из-за собственной ёмкости. На реальных сигналах авто ещё не проверял, подавал прямоугольник с генератора, но , думаю, свою задачу он будет выполнять, а именно вопрос многоканальности меня интересовал, смотреть синхронизацию процессов в авто. Просто осцилл. Без авто-наворотов, т. е. мозгами шевелить придётся, чтобы пересчитать длительность в частоту и т. д. Что сразу напрягло, это то, что в режиме просмотра сохранённой осциллограммы не могу растянуть по амплитуде, ПО сыровато, но учитывая скорость обновлений,..вот уже полноэкранный режим. Пока всё. Кста, а как файл картинк загрузить, что-то не получилось у меня jpg.

Это сообщение отредактировал Fiodor66 - 27.12.2009 - 02:27

Измеряемый сигнал пропускаете через p-n переход диода?? Может это опечатка?

Может по размеру не прошла? Вот тут советы: http://autodevice.ru/forum/index.php?showtopic=35

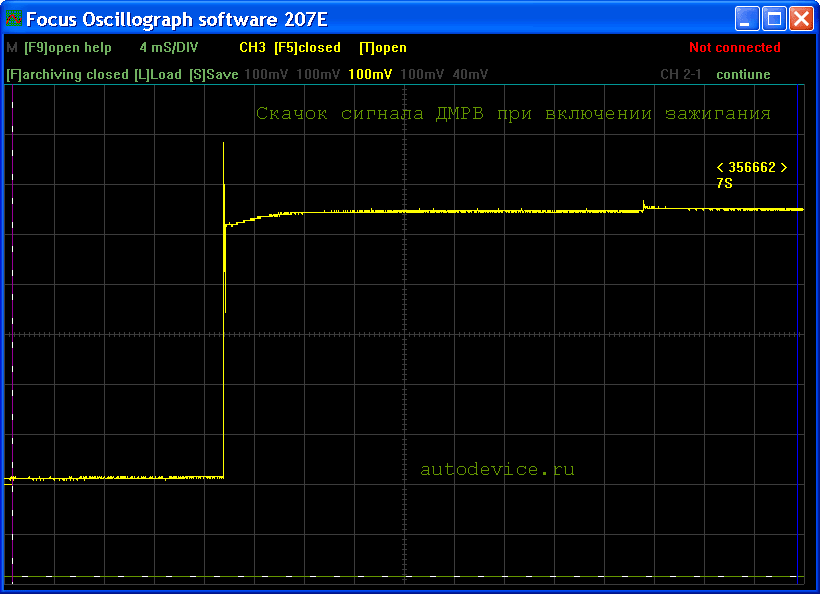

Нет, конечно, не через переход. Параллельно входу от сигнального к общему в прямом направлении, как у Вас на фото. А может надо по два встречно-параллельно? А по поводу всплеска на ДМРВ вот такой попался, но подменного датчика не было, так и осталось без объяснений.

Присоединённое изображение (нажмите для увеличения)

Желательно, и на фото их тоже два, просто второй виден на фотографии обратной стороны платы.

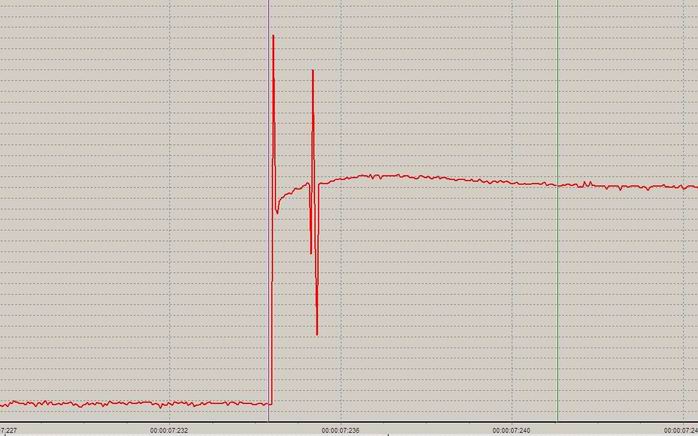

Вот реальный сигнал снял с авто. Вторичка хитрой системы зажигания конденсаторно-транзисторной с высокоомной катушкой. Что характерно, не виснет при жутких помехах от ВВ-части при абсолютном отсутствии каких бы то ни было сопротивлений в высоковольтной цепи.

Присоединённое изображение (нажмите для увеличения)

То же качнул, на фейс живьём глянуть - у меня надписи меню в верху окна друг на дружку залазят

О! А на какой ОС запускал, случаем не на Vista? С XP ни у кого проблем не было. И если не трудно скриншот "наезда", при каком разрешении монитора ...

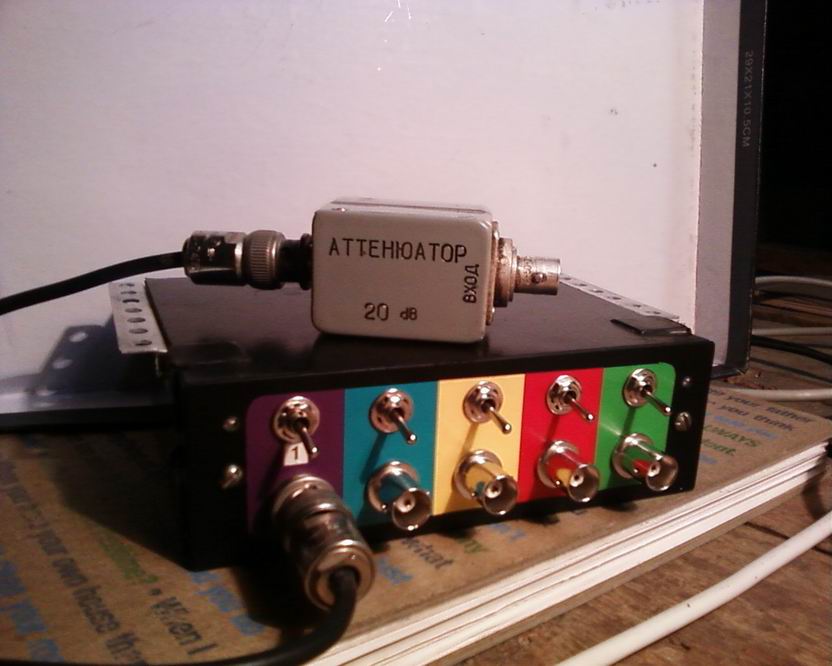

Вот такой осцик получился.

Присоединённое изображение (нажмите для увеличения)

Супер! Особенно понравилось повторение цветов каналов на шкале прибора.
Только я умудрился разместить все в родном корпусе: и делители, и защиту, и тумблеры. Фотку обещаю в ближайшее время.

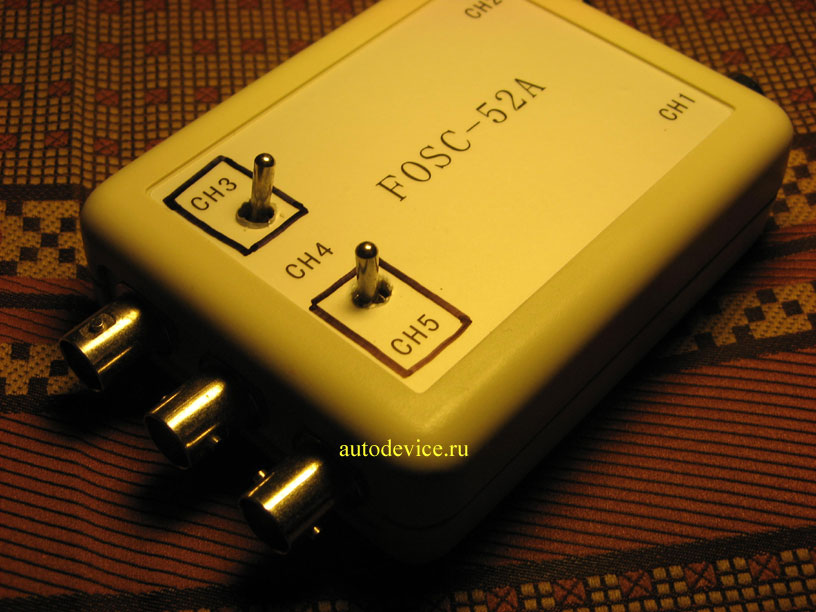

Вот. Доработаны и калиброваны под автодиагностику каналы 3,4 и 5. Каналы 1 и 2 оставлены в заводском исполнении. Каналы 3 и 5 имеют тумблеры выбора из 3-х поддиапазонов каждый (все калиброваны), а канал 4 фиксированный коэф-т деления. Все каналы с защитой.

Присоединённое изображение (нажмите для увеличения)
